TI德州仪器 AD9520-0 产品介绍
2026-04-14
0次
说明
- 低相位噪声锁相环(PLL)
- 片内VCO的调谐频率范围为2.53 GHz至2.95 GHz
- 可选外部3.3 V/5 V VCO/VCXO至2.4 GHz
- 1路差分或2路单端基准输入
- 支持最高250 MHz的CMOS、LVDS或LVPECL参考
- 参考输入接受16.62 MHz至33.3 MHz晶振
- 可选参考时钟倍频器
- 参考监控功能
- 自动/手动参考保持和参考切换模式，恢复式切换
- 参考间无毛刺切换
- 从保持模式自动恢复
- 可选数字或模拟锁定检测
- 可选零延迟工作
- 12路1.6 GHz LVPECL输出分为4组
- 每组3路输出，共享一个带相位延迟的1至32分频器
- 加性输出抖动低至225 fs rms
- 分组输出的通道间偏斜 < 16 ps
- 可以将每路LVPECL输出配置为2路CMOS输出(fOUT ≤ 250 MHz)
- 上电时所有输出自动同步
- 提供手动输出同步
- SPI和I2C兼容型串行控制端口

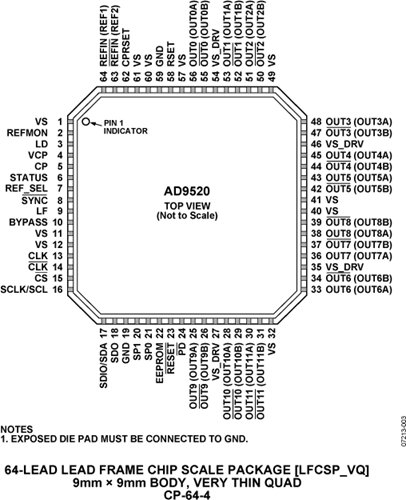

- 64引脚LFCSP
- 非易失性EEPROM存储配置设置
特性

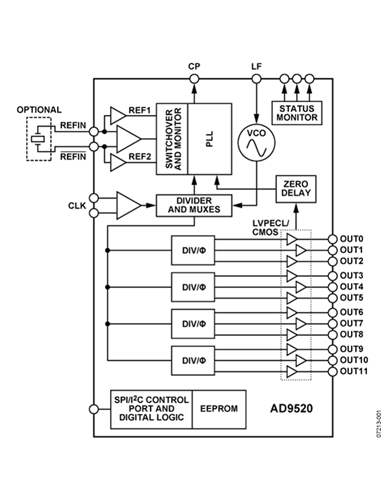

AD9520-0提供多路输出时钟分配功能，具有亚皮秒级抖动性能，并且片内集成锁相环(PLL)和电压控制振荡器(VCO)。片内VCO的调谐频率范围为2.53 GHz至2.95 GHz。也可以使用最高2.4 GHz的外部3.3 V/5 V VCO/VCXO。
AD9520-0串行接口支持SPI和I2C端口。封装内EEPROM能够通过串行接口进行编程，其可存储用于上电和芯片复位的用户定义寄存器设置。
AD9520-0具有12路LVPECL输出，分为四组。任何一路1.6 GHz LVPECL输出都可以重新配置为两路250 MHz CMOS输出。若应用需要LVDS驱动器而非LVPECL驱动器，请参考AD9522-0。
每组3路输出具有一个分频器，其分频比（从1至32）和相位失调或粗调时间延迟均可设置。
AD9520-0提供64引脚LFCSP封装，可以采用3.3 V单电源供电。外部VCO的工作电压可高达5.5 V。独立的输出驱动器电源可以为2.375 V至3.465 V。
AD9520-0的额定工作温度范围为−40°C至+85°C标准工业温度范围。
应用
- 低抖动、低相位噪声时钟分配
- SONET、10Ge、10GFC、同步以太网、OTU2/3/4的时钟产生和转换
- 前向纠错(G.710)
- 为高速ADC、DAC、DDS、DDC、DUC、MxFE提供时钟
- 高性能无线收发器
- 自动测试设备(ATE)和高性能仪器仪表
- 宽带基础设施
