说明

特性

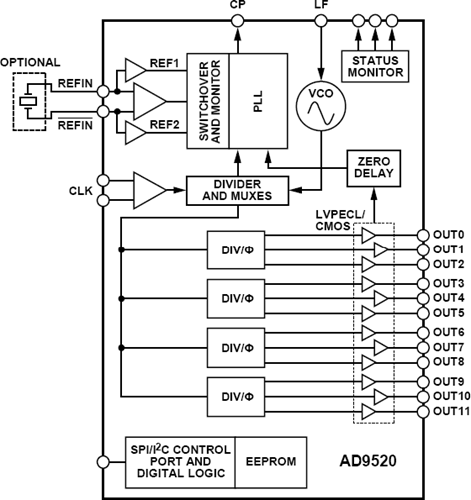

AD9520-1¹提供多路输出时钟分配功能，具有亚皮秒级抖动性能，并且片内集成锁相环（PLL）和电压控制振荡器（VCO）。片内VCO的调谐频率范围为2.27 GHz至2.65 GHz。也可以使用最高2.4 GHz的外部3.3 V/5 V VCO/VCXO。

AD9520串行接口支持SPI和I²sup>C®端口。封装内EEPROM可以通过串行接口进行编程，存储用于上电和芯片复位的用户定义寄存器设置。

AD9520具有12路LVPECL输出（分为四组）。任一路1.6 GHz LVPECL输出均可重新配置为两路250 MHz CMOS输出。

每组输出均具有一个分频器，其分频比（从1至32）和相位（粗调延迟）均可以设置。

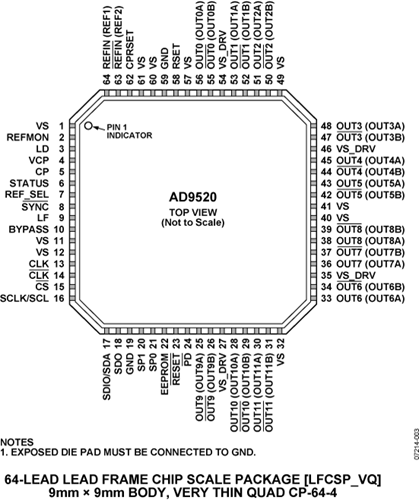

AD9520提供64引脚LFCSP封装，可以采用3.3 V单电源供电。外部VCO的工作电压最高可达5.5 V。独立的输出驱动器电源可以为2.375 V至3.465 V。

AD9520的额定工作温度范围为−40°C至+85°C标准工业温度范围。

¹AD9520在本数据手册中泛指AD9520系列的所有器件。但是，使用AD9520-1时，它仅指AD9520系列的该特定器件。

应用

• 低抖动、低相位噪声时钟分配
• SONET、10Ge、10G FC和其它10 Gbps协议的时钟产生和转换
• 前向纠错（G.710）
• 为高速ADC、DAC、DDS、DDC、DUC、MxFE提供时钟
• 高性能无线收发器
• 自动测试设备（ATE）和高性能仪器仪表
• 宽带基础设施
