说明

特性

AD9522的串行接口支持SPI与I²C^®端口。片上EEPROM可通过串行接口进行编程，并能存储用于上电与芯片复位的用户定义的寄存器设置。

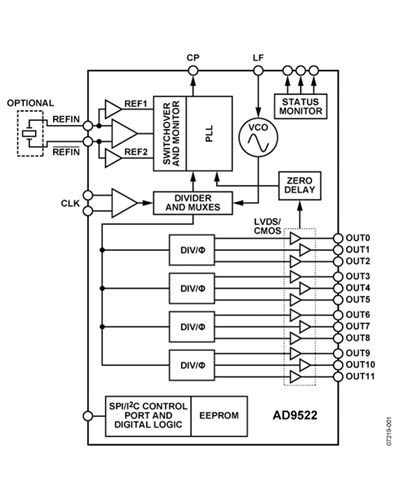

AD9522具有12个LVDS输出，分成4组。任意一个800 MHz LVDS输出都可被配置为两个250 MHz CMOS输出。

每组输出都有分频器，允许对分频比（1～32）和相位（粗延迟）进行设置。

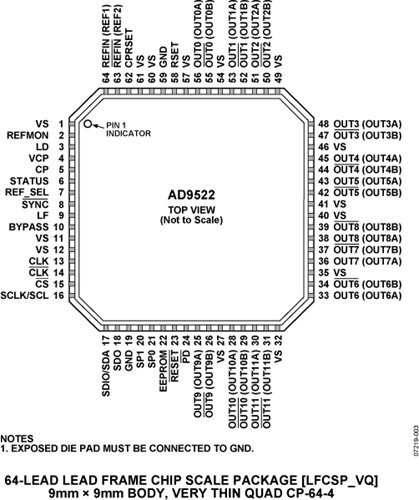

AD9522采用64引脚LFCSP封装，3.3 V单电源供电。采用外接VCO时，工作电压范围可扩展至5.5 V。

AD9522可在-40°C～+85°C的工业温度范围工作。

AD9520-0与AD9522-0的功能相同，不同之处在于AD9520-0采用LVPECL/CMOS驱动器，而AD9522-2采用LVDS/CMOS驱动器。

应用

• 低抖动、低相位噪声时钟分配
• 时钟产生与转换，符合SONET、10Ge、10G FC，以及其它10 Gbps协议
• 前向误差校正（G.710）
• 为高速ADC、DAC、DDS、DDC、DUC、MxFE提供时钟
• 高性能无线收发器
• 自动测试设备（ATE）与高性能仪器仪表
• 宽带基础设施

¹ 在数据手册中，AD9522通常用来指代AD9520系列的所有成员。如果使用AD9522-0，则指AD9522系列中的某个特定型号。
