AD9518-11 提供多路输出时钟分配功能，具有亚皮秒级抖动性能，并且集成片内PLL和VCO。片内VCO的调谐频率范围为2.30 GHz至2.65 GHz。也可以使用最高2.4 GHz的外部VCO/VCXO。

AD9518-1强调低抖动和相位噪声以实现数据转换器的优较佳性能，同时能够满足其他应用所需的严格相位噪声和抖动要求。

AD9518-1具有六个LVPECL输出（三对）。LVPECL输出的工作频率可达1.6 GHz。

对于需要额外输出、晶体参考输入、零延迟或EEPROM的应用以便在启动时自动配置，提供AD9520和AD9522。

此外，AD9516和AD9517类似于AD9518，但具有不同的输出组合。

每对输出均有分频器，其分频比和粗调延迟（或相位）均可以设置。LVPECL输出的分频范围为1至32。

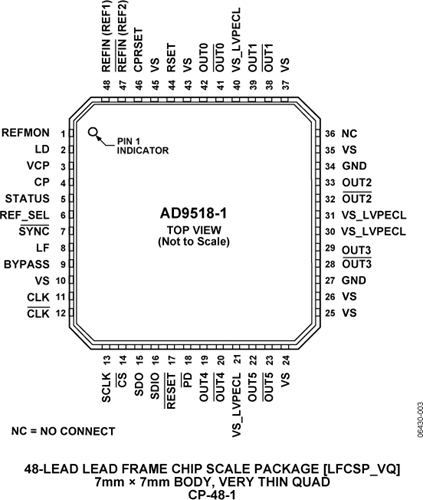

AD9518-1提供48引脚LFCSP封装，可以采用3.3 V单电源供电。将电荷泵电源(VCP)与5V电压相连时，可以使用外部VCO，它需要更宽的电压范围。独立的LVPECL电源可以为2.5 V至3.3 V（标称值）。

AD9518-1的额定工作温度范围为−40°C至+85°C工业温度范围。

• 低抖动、低相位噪声时钟分配
• 10/40/100 Gb/s网络线路卡，包括SONET、同步以太网、OTU2/3/4
• 前向纠错(G.710)
• 为高速ADC、DAC、DDS、DDC、DUC、MxFE提供时钟
• 高性能无线收发器
• 自动测试设备(ATE)和高性能仪器仪表

¹AD9518泛指AD9518系列的所有器件。 但是，使用AD9518-1时，它仅指AD9518系列的该特定器件。
