TI德州仪器 AD9518-4 产品介绍
2026-04-14
0次
说明
- 低相位噪声锁相环(PLL)
- 片内VCO的调谐频率范围为1.45 GHz至1.80 GHz
- 可选外部VCO/VCXO，最高达2.4 GHz
- 1路差分或2路单端参考输入
- 参考监控功能
- 自动恢复和手动基准电压源切换/保持模式
- 支持最高250 MHz的LVPECL、LVDS或CMOS基准
- 可编程PFD路径延迟
- 可选数字或模拟锁定检测
- 3对1.6 GHz LVPECL输出
- 每对输出共用1至32分频器和粗调相位延迟
- 加性输出抖动：225 fs均方根值
- 通道间偏斜成对输出小于10 ps
- 上电时所有输出自动同步
- 提供手动输出同步

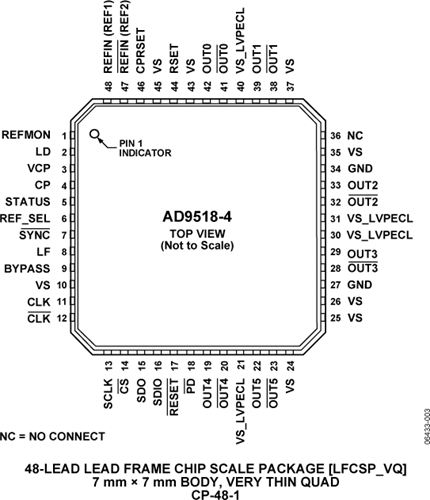

- 采用48引脚LFCSP封装
特性

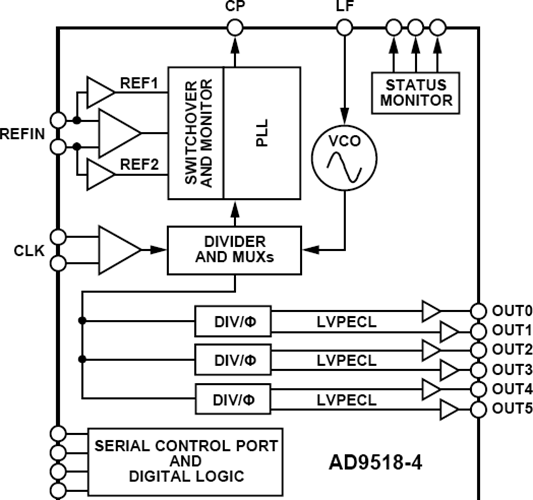

AD9518-41 提供多路输出时钟分配功能，具有亚皮秒级抖动性能，并且集成片内PLL和VCO。片内VCO的调谐频率范围为1.45 GHz至1.80 GHz。也可以使用最高2.4 GHz的外部VCO/VCXO。
AD9518-4强调低抖动和相位噪声以实现数据转换器的较佳性能，同时能够满足其他应用所需的严格相位噪声和抖动要求。
AD9518-4具有六个LVPECL输出（三对）。LVPECL输出的工作频率可达1.6 GHz。
对于需要额外输出、晶体参考输入、零延迟或EEPROM的应用以便在启动时自动配置，提供AD9520和AD9522。
此外，AD9516和AD9517类似于AD9518，但具有不同的输出组合。
每对输出均有分频器，其分频比和粗调延迟（或相位）均可以设置。LVPECL输出的分频范围为1至32。
AD9518-4提供48引脚LFCSP封装，可以采用3.3 V单电源供电。将电荷泵电源(VCP)与5V电压相连时，可以使用外部VCO，它需要更宽的电压范围。独立的LVPECL电源可以为2.5 V至3.3 V（标称值）。
AD9518-4的额定工作温度范围为–40°C至+85°C工业温度范围。
应用
- 低抖动、低相位噪声时钟分配
- 10/40/100 Gb/s网络线路卡，包括SONET、同步以太网、OTU2/3/4
- 前向纠错(G.710)
- 为高速ADC、DAC、DDS、DDC、DUC、MxFE提供时钟
- 高性能无线收发器
- 自动测试设备(ATE)和高性能仪器仪表
1AD9518 在本数据手册中泛指AD9518系列的所有器件。但是，使用AD9518-4时，它仅指AD9518系列的该特定器件。
