说明

特性

AD9516-3提供多路输出时钟分配功能，具有亚皮秒级抖动性能，并且片内集成锁相环(PLL)和电压控制振荡器(VCO)。片内VCO的调谐频率范围为1.75 GHz至2.25 GHz。也可以使用最高2.4 GHz的外部VCO/VCXO。

AD9516-3具有出色的低抖动和相位噪声特性，可极大地提升数据转换器的性能，并且也有利于其它相位噪声和抖动要求严苛的应用。

AD9516-3提供6路LVPECL输出（分为三对）、4路LVDS输出（分为两对）和8路CMOS输出（每路LVDS输出对应两路）。LVPECL输出的工作频率达1.6 GHz，LVDS输出的工作频率达800 MHz，CMOS输出的工作频率达250 MHz。

每对输出均有分频器，其分频比和粗调延迟（或相位）均可以设置。LVPECL输出的分频范围为1至32。LVDS/CMOS输出的分频范围最高可达1024。

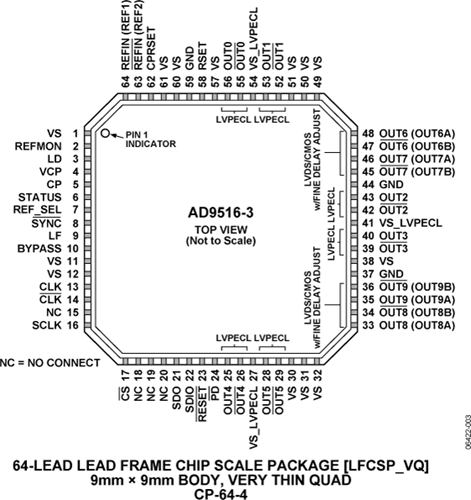

AD9516-3提供64引脚LFCSP封装，可以采用3.3 V单电源供电。将电荷泵电源(VCP)与5V电压相连时，可以使用外部VCO，它需要更宽的电压范围。独立的LVPECL电源可以为2.5 V至3.3 V（标称值）。

AD9516-3的额定工作温度范围为−40°C至+85°C标准工业温度范围。

应用

• 低抖动、低相位噪声时钟分配
• 10/40/100 Gb/s网络线路卡，包括SONET、同步以太网、OTU2/3/4
• 前向纠错(G.710)
• 为高速ADC、DAC、DDS、DDC、DUC、MxFE提供时钟
• 高性能无线收发器
• 自动测试设备(ATE)和高性能仪器仪表
