说明

特性

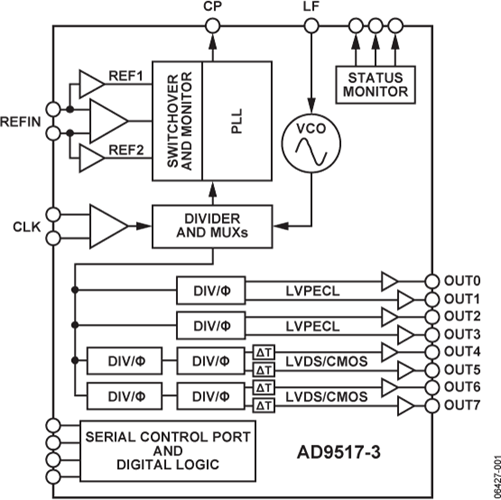

AD9517-3¹提供多路输出时钟分配功能，具有亚皮秒级抖动性能，并且片内集成锁相环(PLL)和电压控制振荡器(VCO)。片内VCO的调谐频率范围为1.75 GHz至2.25 GHz。也可以使用高达2.4 GHz的外部VCO/VCXO。

AD9517-3具有出色的低抖动和相位噪声特性，可极大地提升数据转换器的性能，并且也有利于其它相位噪声和抖动要求严苛的应用。

AD9517-3具有四路LVPECL输出（分为两对）和四路LVDS输出（分为两对）。可以将每路LVDS输出重新配置为两路CMOS输出。LVPECL输出的工作频率达1.6 GHz，LVDS输出的工作频率达800 MHz，CMOS输出的工作频率达250 MHz。

对于需要附加输出，晶振基准输入，零延迟或EEPROM以便在启动时自动配置的应用，可以使用AD9520和AD9522。 此外，AD9516和AD9518与AD9517相似，但输出组合不同。

每对输出均有分频器，其分频比和粗调延迟（或相位）均可以设置。LVPECL输出的分频范围为1至32。LVDS/CMOS输出的分频范围最高可达1024。

AD9517-3提供48引脚LFCSP封装，可以采用3.3 V单电源供电。采用外部VCO时，需要更宽的电压范围, 可通过将电荷泵电源(VCP)与5.5 V电压相连来实现。独立的LVPECL电源可以为2.5 V至3.3 V（标称值）。

AD9517-3的额定工作温度范围为−40°C至+85°C标准工业温度范围。

应用

• 低抖动、低相位噪声时钟分配
• 10/40/100 Gb/s网络线路卡，包括SONET、同步以太网、OTU2/3/4
• 前向纠错(G.710)
• 为高速ADC、DAC、DDS、DDC、DUC、MxFE提供时钟
• 高性能无线收发器
• 自动测试设备(ATE)和高性能仪器仪表

¹AD9517泛指AD9517系列的所有器件。但是，使用AD9517-3时，它仅指AD9517系列的该特定器件。
