TI德州仪器_AD9540_产品介绍

TI德州仪器 AD9540 产品介绍

2026-04-14 0次

说明

出色的内在抖动性能
200 MHz鉴频鉴相器输入
655 MHz可编程输入分频器用于鉴频鉴相器(÷M,N) {M,N =1..16}（可旁路）
可编程RF分频器(÷R) {R = 1、2、4、8}（可旁路）
8个可编程相位/频率配置文件
400 MSPS内部DDS时钟速度
48位频率调谐字分辨率

14位可编程相位偏移
器件采用1.8 V电源供电
I/O、CML驱动器和电荷泵输出采用3.3 V电源供电
软件控制关断功能

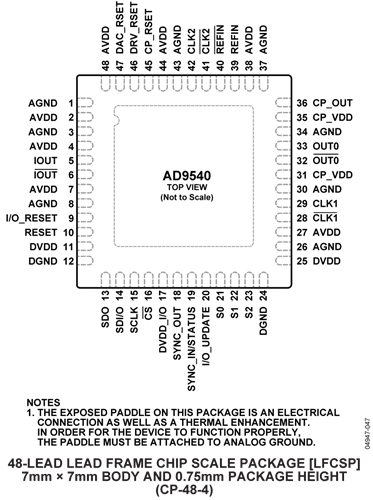

48引脚LFCSP封装
可编程电荷泵电流（最高达4 mA）
检测到双模式PLL锁定
符合PECL标准的655 MHz CML模式输出驱动器

特性

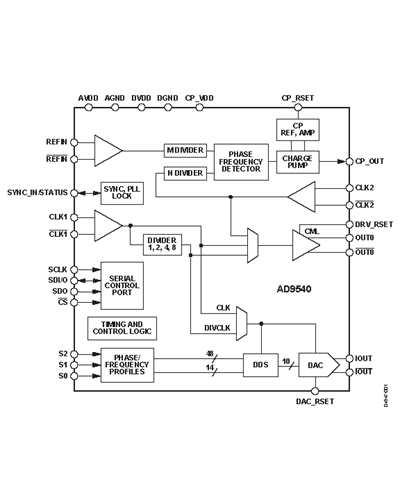

AD9540支持多种功能，包括信号合成和低抖动时钟发生，适合各种应用。该器件内置高性能PLL电路，包括灵活的200 MHz鉴频鉴相器和数字控制电荷泵电流。它还可以使低抖动、655 MHz CML模式（PECL兼容）输出驱动器具有可编程压摆率。器件支持最高2.7 GHz的外部VCO速率。片上400 MSPS DDS提供及精密的调谐分辨率和相位编程能力。信息通过一个串行I/O端口载入AD9540中，该端口的器件写入速度为25Mb/s。还可以对AD9540分频器模块进行编程，支持扩频时钟模式。

AD9540的额定工作温度范围为-40℃至+85℃扩展汽车应用温度范围。
