MAX3841

新设计不推荐使用本产品

12.5Gbps CML 2 x 2交叉点开关

TI德州仪器 MAX3841 产品介绍

2026-04-14 0次

说明

高达12.5Gbps的工作速率
确定性抖动小于10ps_P-P
随机抖动小于0.7ps_RMS
1.8V、2.5V和3.3V直流耦合CML I/O
独立的输出关断控制
4mm x 4mm薄型QFN封装
-40°C至+85°C工作温度范围
+3.3V内核供电
215mW功耗(不包括端接电流)

特性

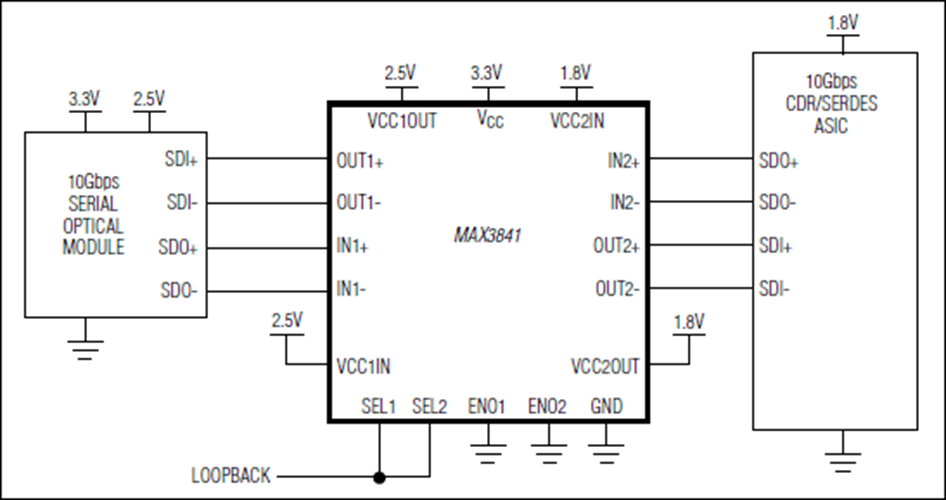

MAX3841是一款低功耗、12.5Gbps 2 x 2的交叉点开关IC，适用于高速串行数据环回、冗余以及切换的应用。MAX3841电流型逻辑(CML)输入与输出具有隔离的V_CC连接，允许与1.8V、2.5V或3.3V CML IC直接耦合。全差分信号通道与Maxim第二代硅锗技术提供了最佳的信号完整性、最低的抖动、串扰与信号偏差。MAX3841是串行OC-192与10GbE光模块、线卡、开关结构及类似应用的理想选择。

MAX3841差分输入灵敏度最小值为150mV_P-P，差分输出摆幅标称值为500mV_P-P。不使用的输出可以被单独关断以节省功率。除了作为2 x 2开关，MAX3841还可以被配置为2:1多路复用器、1:2缓冲器或双路1:1缓冲器。MAX3841采用4mm x 4mm的24引脚薄型QFN封装，两路输出均在有效工作状态时功耗仅215mW。

应用
