MAX9392/MAX9393双2 x 2交叉点开关能够实现高速、低功耗、低噪声信号切换。MAX9392/MAX9393将两路差分输入中的一路复用到一路或两路低压差分信号(LVDS)输出。独立的使能输入对每路差分信号进行通、断控制。

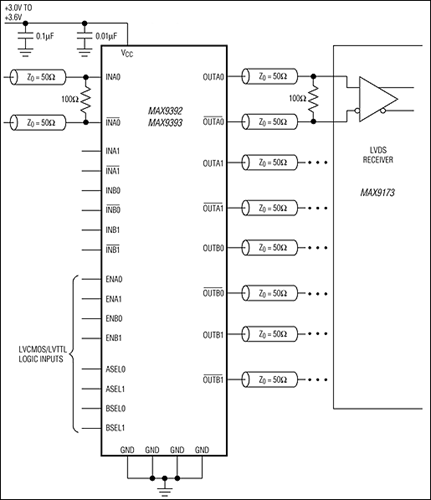

4路 LVCMOS/LVTTL逻辑输入(每通道两个)控制输入与输出之间的内部连接。可灵活实现以下配置：2 x 2交叉开关、2:1复用器、1:2分配器或双转发器，从而使MAX9392/MAX9393可理想用作故障容错系统中的保护开关、诊断器中的环回开关、时钟/数据分配中的扇出缓冲器和信号恢复。

当输入未被驱动或共模电压超出指定范围时，故障保护电路将输出拉至差分低电平。MAX9392为LVDS、HSTL和其它以GND为参考的差分输入提供高电平输入失效检测；MAX9393为LVPECL、CML和其它以V_CC为参考的差分输入提供低电平输入失效检测。

具有98ps_(P-P) (最大值)超低抖动的伪随机序列(PRBS)能够在对定时误差高度敏感的高速链路中保证可靠通信，特别适合需要时钟和数据恢复的应用，或串行器和解串器应用。高速开关性能确保工作在1.5GHz，并保证小于67ps (最大值)的通道间偏差。

LVDS输入、输出兼容于TIA/EIA-644 LVDS标准，LVDS输出可驱动100Ω负载。MAX9392/MAX9393提供32引脚TQFP封装，工作在-40°C至+85°C扩展级温度范围。

交叉切换产品请参考MAX9390/MAX9391。

应用

• 局端背板时钟分配
• DSLAM
• 故障容错系统
• 高速电信/数据通信设备
• 保护开关
