说明

特性

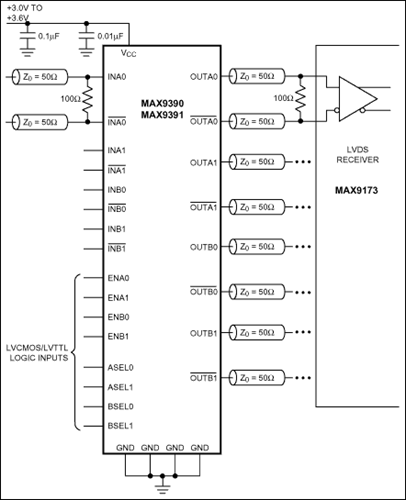

MAX9390/MAX9391是双路2 x 2交叉点开关，完成高速、低功耗和低噪声信号分配。对于每个通道来说，MAX9390/MAX9391可将两组差分输入信号对中的一组分配到任何一个或两个LVDS输出端，独立的使能输入可闭合或关断每一个差分输出对。

4个LVCMOS/LVTTL逻辑输入端(每通道两个)控制输入和输出的内部互联，这种灵活性允许下列配置方式：2 x 2交叉点开关、2:1多路复用器、1:2分割器、2组中继器。这使得MAX9390/MAX9391尤其适合于容错系统中的保护切换、诊断中的环回切换、时钟/数据分配中的扇出缓冲，以及信号再生应用。

当输入无驱动或共模电压超过规定范围时，安全失效电路强制输出为差分低电平状态。MAX9390为LVDS、HSTL和其它参考地的差分输入信号，提供高电平输入安全失效检测；而MAX9391为LVPECL、CML和其它参考V_CC的差分输入信号，提供低电平输入安全失效检测。

超低的(最大82ps_(P-P))伪随机比特流(PRBS)抖动确保高速链路的可靠通讯，这些高速链路对定时误差极为敏感，特别是那些包含时钟和数据恢复，或串行器和解串器的高速链路。高速开关性能保证1.5GHz的工作频率和通道间小于65ps (最大)的扭曲。

LVDS输入和输出特性兼容于TIA/EIA-644 LVDS标准，LVDS输出可驱动100Ω负载，MAX9390/MAX9391提供32引脚的TQFP封装，工作于-40°C至+85°C扩展温度范围。

另请参考具有顺畅的引脚排列的MAX9392/MAX9393。

应用

• 局端背板时钟分配
• DSLAM
• 故障容错系统
• 高速电信/数据通信设备
• 保护开关
