TI德州仪器 MAX9389 产品介绍
2026-04-14
0次
说明
- 310ps传输延迟
- 保证2.7GHz工作频率
- 0.3psRMS随机抖动
- <30ps输出至输出扭曲
- -2.375V至-5.5V电源电压用于差分LVECL/ECL
- +2.375V至+5.5V电源电压用于差分LVPECL/PECL
- 输入开路时，输出低电平
- 2路输出缓冲器
- >2kV ESD保护(人体模型)
特性

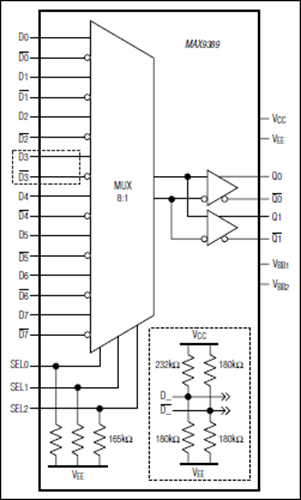

MAX9389是具有两路输出缓冲器的全差分、高速、低抖动的8至1 ECL/PECL多路复用器，该器件设计应用于时钟和数据分配，具有极低的传输延迟(典型值310ps)和输出至输出扭曲(典型值30ps)。
3个单端选择输入SEL0、SEL1、SEL2控制复用功能。多路复用器选择输入兼容于ECL/PECL逻辑，其内部参考至片上输出电压(VBB1, VBB2)，标称为VCC - 1.425V。选择输入端可接受幅度在VCC和VEE之间的输入信号，输入端内部下拉到VEE，确保输入端开路时处于缺省的低电平状态。
差分输入D_和/D_可以配置成接受单端信号输入，只需将未用的互补输入端连接到作为参考电压的片上电源输出端(VBB1, VBB2)即可。所有差分输入端都有偏置和箝位电路，当输入端开路或连接到VEE时，强制电路输出低电平(缺省值)。
MAX9389工作于2.375V至5.5V的宽电源电压范围，提供32引脚TQFP和薄型QFN两种封装，工作于-40°C至+85°C的扩展温度范围。
应用
- 局端背板时钟分配
- DSLAM/DLC
- 高速电信与数据通信应用
