MAX9152

量产

800Mbps、LVDS/LVPECL至LVDS、2 x 2交叉点开关

TI德州仪器 MAX9152 产品介绍
2026-04-14 0次

说明


  • 引脚可编程配置
    • 2 x 2交叉点开关
    • 2:1多路复用
    • 1:2解复用器
    • 1:2分路器
    • 双中继器
  • 120psPK-PK(最大值)超低抖动,800Mbps,PRBS = 223 -1 数据模式
  • 低通道间偏斜:50ps(最大值)
  • 109mW功耗
  • 符合ANSI TIA/EIA-644 LVDS标准
  • 输入接受LVDS/LVPECL信号
  • LVDS输出额定用于75Ω和100Ω负载
  • 引脚可编程差分输出电阻
  • DS90CP22的引脚兼容升级版(SO封装)
  • 采用16引脚TSSOP封装(SO尺寸的一半)

特性

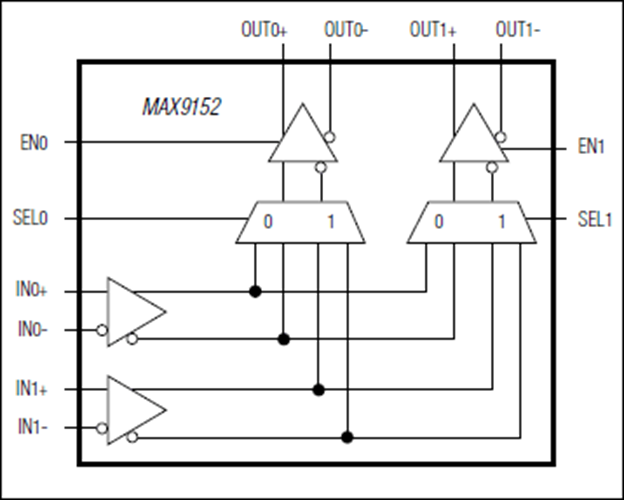

MAX9152 2 x 2交叉点开关专为需要高速、低功耗和低噪声信号分配的应用而设计。该器件包括两路LVDS/LVPECL输入、两路LVDS输出和两路用于设置差分输入和输出之间内部连接的逻辑输入。

MAX9152可编程为将任何输入连接至任一输出或两路输出,使其可采用以下配置:2 5 2交叉点开关、2:1多路复用器、1:2解复用器、1:2分路或双中继器。这种灵活性使MAX9152非常适用于容错系统中的保护开关、诊断用的环回开关、用于时钟/数据分配的扇出缓冲以及用于远距离通信的信号再生。

120psPK-PK(最大值)超低PRBS抖动可确保在对时序误差高度敏感的高速链路中实现可靠通信,尤其是那些包含时钟和数据恢复或串行器和解串器的链路。高速开关性能支持800Mbps的数据速率和小于50ps(最大值)的通道间偏斜。

LVDS输入和输出符合TIA/EIA-644 LVDS标准。LVDS输入也可直接接受LVPECL信号,以及通过衰减网络接受PECL信号。LVDS输出可驱动75Ω或100Ω负载,并具有可选择的差分输出电阻以尽可能地减少反射。

MAX9152采用16引脚TSSOP和SO封装,在-40°C至+85°C温度范围内采用+3.3V单电源供电时功耗仅为109mW。
