MAX3840

新设计不推荐使用本产品

+3.3V、2.7Gbps双路2 x 2交叉点开关

TI德州仪器 MAX3840 产品介绍

2026-04-14 0次

说明

+3.3V单电源供电
460mW功耗
2ps_RMS随机抖动
7ps_P-P确定性抖动
未选用的输出通道可以关断
CML输入/输出
6ps通道至通道扭曲
100ps输出边沿速率
5mm x 5mm 32引脚QFN封装或薄型QFN封装

特性

MAX3840是一款双路2 x 2异步矩阵开关，适用于SDH/SONET DWDM及其它需要串行数据流环回和保护通道开关的高速数据切换系统。MAX3840非常适合带有前向误差修正的OC-48系统。宽频带、全差分信号通路使累积抖动、串扰及信号偏斜最小。每路2 x 2矩阵开关能够扇出和/或复用高达2.7Gbps的数据和2.7GHz时钟信号。所有输入和输出与电流模式逻辑(CML)兼容，易于与交流耦合LVPECL信号连接。不使用时，每个CML输出级可通过使能控制引脚关断，以节省功率。所有输出处于使能状态时，典型功耗为460mW。

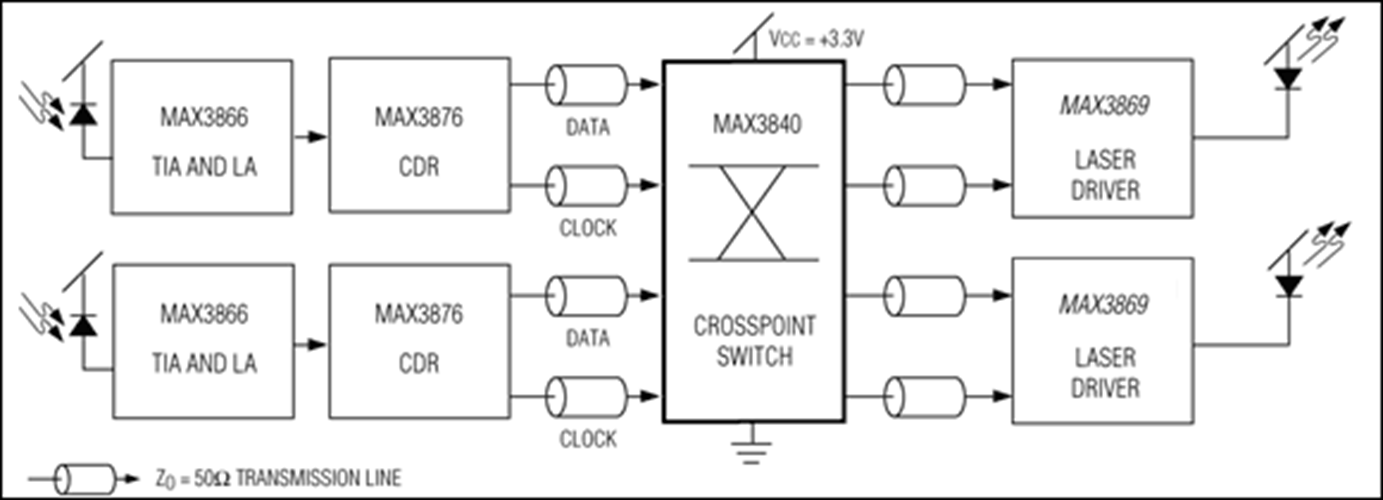

MAX3840与MAX3876 2.5Gbps时钟和数据恢复(CDR)电路兼容。

MAX3840采用32引脚、裸露焊盘QFN封装(5mm x 5mm)，工作于+3.3V电源，工作温度范围为-40°C至85°C。

应用
