TI德州仪器 LTC6994-2 产品介绍
2026-04-14
0次
说明
- 延迟范围：1μs 至 33.6s
- 利用 1~3 个电阻器进行配置
- 最大延迟误差：
- < 2.3% (对于延迟 > 512μs)
- < 3.4% (对于延迟 = 8μs 至 512μs)
- < 5.1% (对于延迟 = 1μs 至 8μs)
- 延迟一个或两个上升 / 下降沿
- 2.25V 至 5.5V 单电源操作
- 70μA 电源电流 (在 10μs 延迟)
- 500μs 启动时间
- CMOS 输出驱动器可供应 / 吸收 20mA 电流
- -55°C 至 125°C 工作温度范围

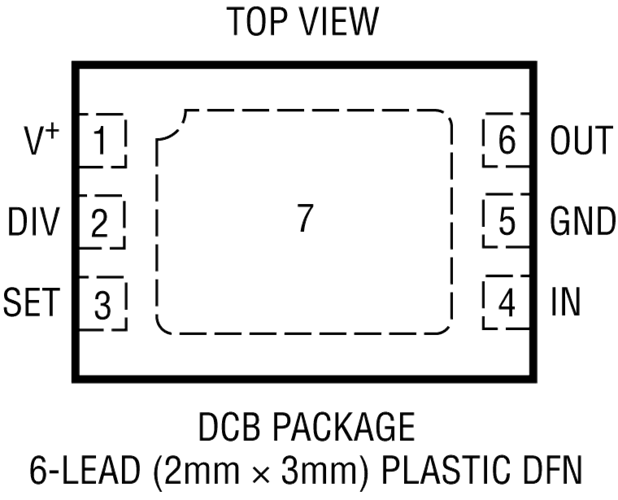

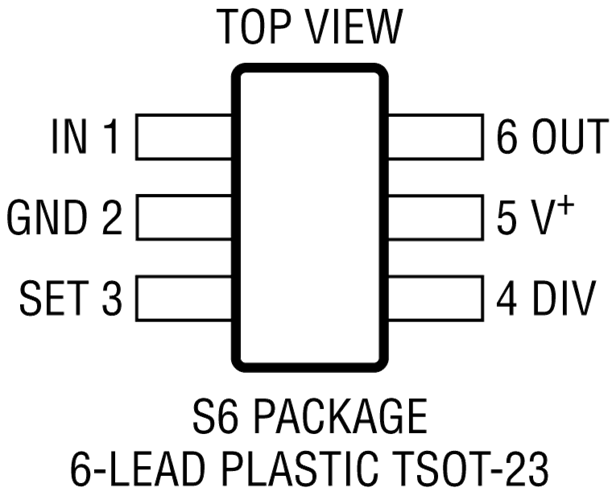

- 采用扁平 (高度仅 1mm) SOT-23 (ThinSOT™) 封装和 2mm x 3mm DFN 封装
特性
LTC®6994 是一款可编程延迟模块，具有一个 1μs 至 33.6s 的延迟范围。LTC6994 隶属于 TimerBlox® 通用型硅定时器件系列。
单个电阻器 RSET 编程一个内部主振荡器频率，从而设置 LTC6994 的时基。输入至输出延迟由该主振荡器和一个内部时钟分频器 NDIV 来决定 (可编程至 1 ~ 221 范围内的 8 个设定值) :
在延迟了上升和 / 或下降变换之后，输出 (OUT) 将跟随输入 (IN)。LTC6994-1 将延迟上升沿或下降沿。LTC6994-2 将延迟上升及下降变换，并增添了用于使输出反相的选项。
LTC6994 还具备通过一个单独的控制电压来动态地调节延迟时间的能力。
有关 LTC6994 的简易配置，请在 www.linear.com.cn/timerblox 下载 TimerBlox Designer 工具。
应用

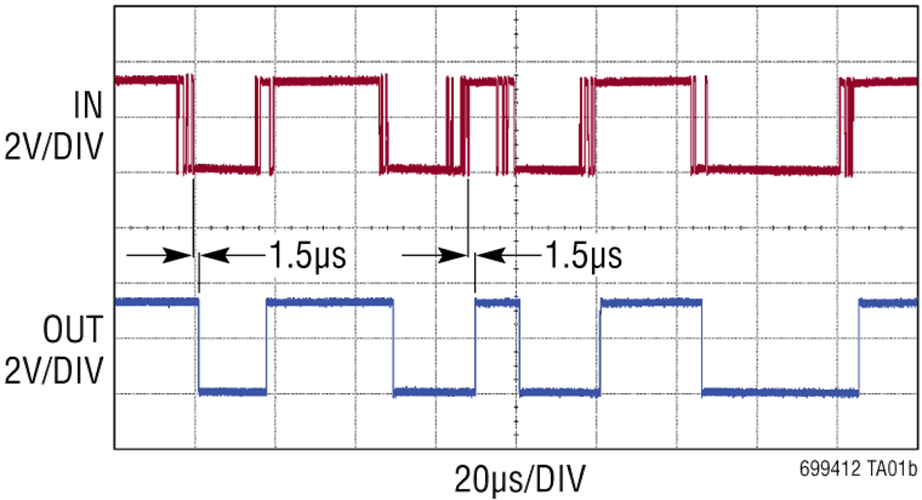

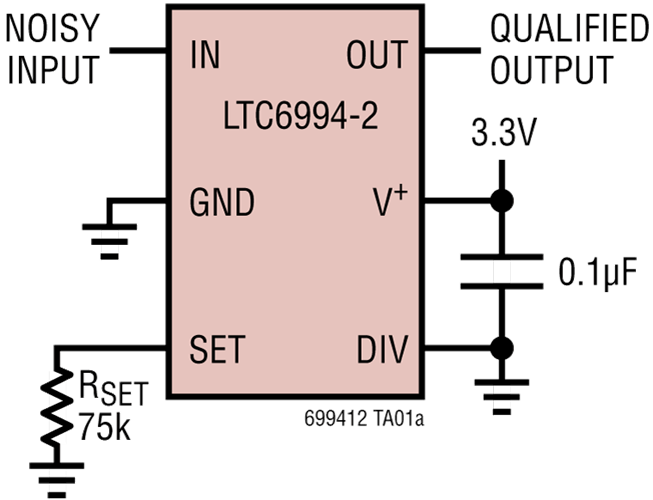

- 噪声鉴别器 / 脉冲查验器
- 延迟匹配
- 开关去抖动
- 高振动、高加速度环境
- 便携式和电池供电型设备
