TI德州仪器 LTC6991 产品介绍
2026-04-14
0次
说明
- 周期范围：1毫秒至9.5小时
- 使用1至3个电阻配置
- 最大频率误差<1.5%
- 输出复位功能
- 2.25V至5.5V单电源供电
- 55µA至80µA电源电流
- （2毫秒至9.5小时时钟周期）
- 500µs启动时间
- CMOS输出驱动源/吸电流20mA
- 工作温度范围：-55°C至125°C

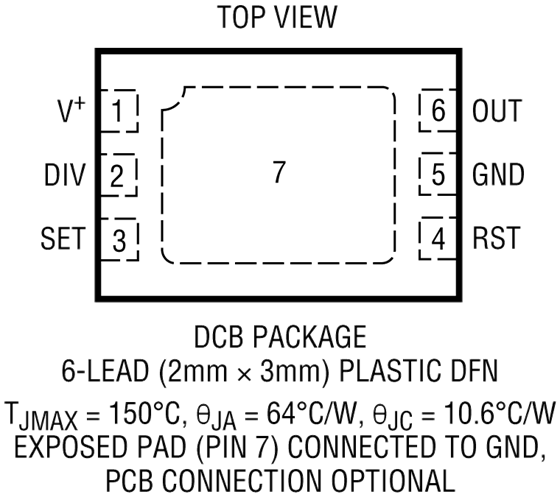

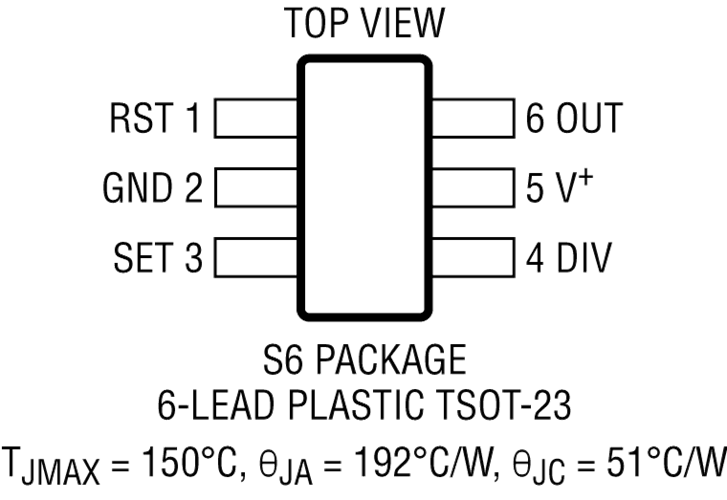

- 提供薄型(1mm) SOT-23 (ThinSOT™)和2mm × 3mm DFN封装
- 通过AEC-Q100汽车应用认证
特性
LTC6991是一种硅振荡器，可编程周期范围为1.024毫秒至9.54小时（（29.1µHz至977Hz），LTC6991是TimerBlox®系列通用硅定时装置的组成部分。

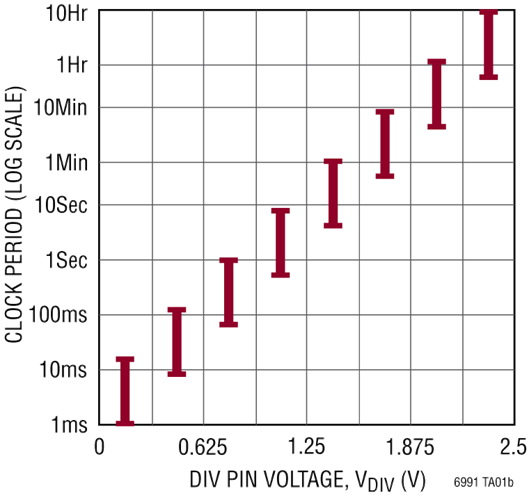

一个电阻RSET即可对LTC6991的内部主晶振频率进行编程。输出时钟周期由这个主振荡器和内部分频器NDIV（可编程为八个从1至221的设置）确定。

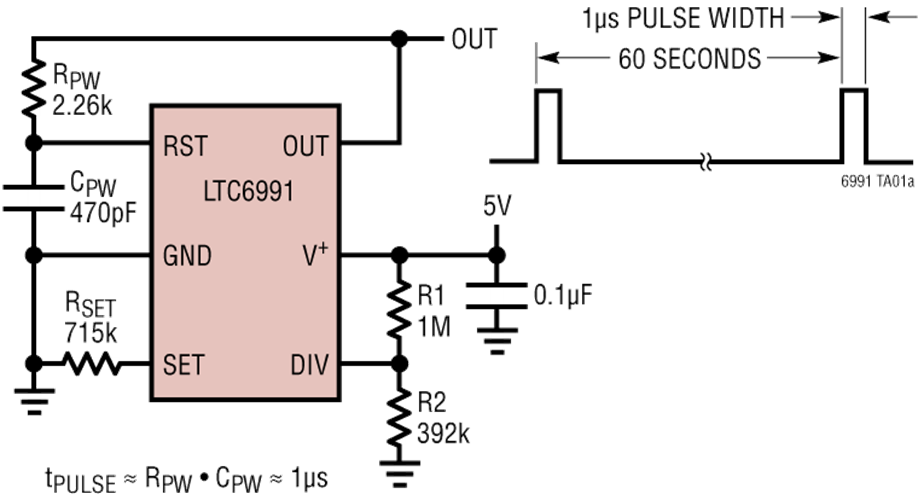

正常运行时，LTC6991以50%的占空比振荡。提供复位功能以截断脉冲（降低占空比）。也可使用复位引脚来防止输出振荡。
可使用极性功能配置RST和OUT引脚用于有效低电平或有效高电平操作。
| POL位 | RST引脚 | 输出状态 |
| 0 | 0 | 振荡 |
| 0 | 1 | 0（复位） |
| 1 | 0 | 1（复位） |
| 1 | 1 | 振荡 |
- “心跳”定时器
- 看门狗定时器
- 时间间隔计
- 定期“唤醒”呼叫
- 高振动、高加速环境
- 便携式和电池供电设
