TI德州仪器 LTC6992-4 产品介绍
2026-04-14
0次
说明
- 脉宽调制(PWM)由简单的0V到1V模拟输入控制
- 四个可用选项定义占空比限值
- 最小占空比为0%或5%
- 最大占空比为95%或100%
- 频率范围：3.81Hz至1MHz
- 使用1至3个电阻配置
- 最大频率误差<1.7%
- PWM占空比误差< 3.7%（最大值）
- 频率调制(VCO)功能
- 2.25V至5.5V单电源供电
- 100kHz时的电源电流为115μA
- 500µs启动时间
- CMOS输出驱动源/吸电流20mA
- 工作温度范围：-55°C至125°C

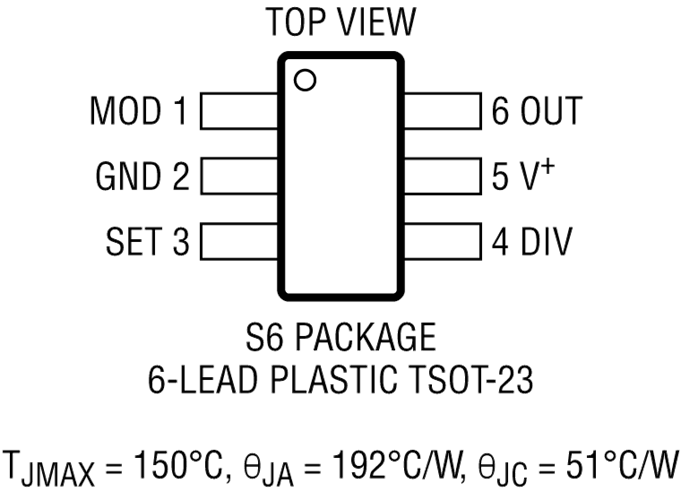

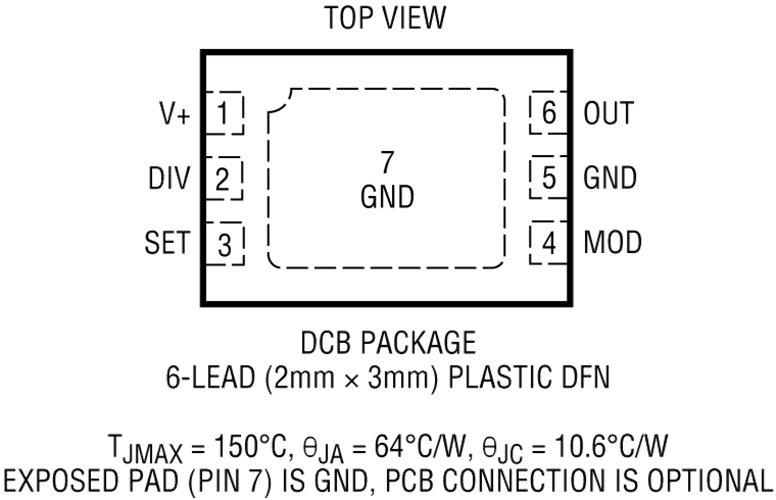

- 提供薄型(1mm) SOT-23 (ThinSOT™)和2mm × 3mm DFN
- 通过AEC-Q100汽车应用认证
特性
LTC®6992 是一款硅振荡器，具有一种易用的模拟电压控制型脉宽调制 (PWM) 功能。LTC6992 隶属于 TimerBlox® 通用型硅定时器件系列。

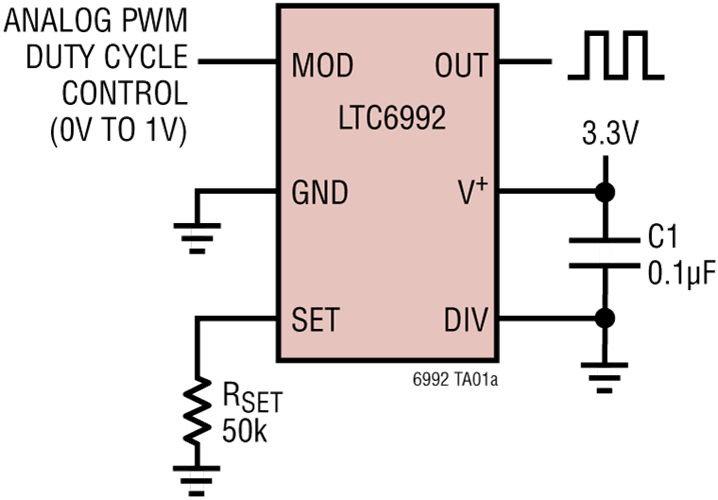

单个电阻器 RSET 负责设置 LTC6992 的内部主振荡器频率。输出频率由该主振荡器和一个内部分频器 NDIV 来决定 (可编程至 1 ~ 16384 范围的 8 个设定值)。

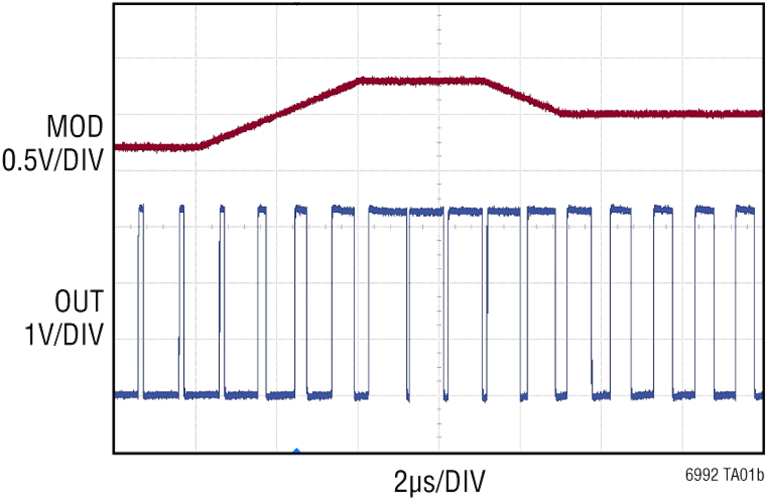

在MOD 引脚施加一个在 0V 至 1V 之间的电压来设置占空比。
四个版本具有它们不同的最小 / 最大占空比。要注意一个 0% 的最小占空比限制或 100% 的最大占空比限制容许振荡在极端的占空比设置情况下停止。
有关 LTC6992 的简易配置，请在 www.linear.com.cn/timerblox 下载 TimerBlox Designer 工具。
应用
- PWM 伺服环路
- 加热器控制
- LED 调光控制
- 高振动、高加速度环境
- 便携式和电池供电型设备
