说明

特性

AD9164是一款高性能16位数模转换器(DAC)和直接数字频率合成器(DDS)，支持高达6 GSPS的更新速率。DAC内核基于一个四通道开关结构，配合2倍插值滤波器，使DAC的有效更新速率在某些模式下高达12 GSPS。高动态范围和带宽使这些DAC非常适合最严苛的高速射频(RF) DAC应用。

DDS由一组32个32位数控振荡器(NCO)组成，各带相位累加器。

与100 MHz串行外设接口(SPI)和快跳模式配合使用时，支持相位相干快速跳频(FFH)和几种模式以支持多种应用。

在基带模式下，元件的宽模拟带宽能力和高动态范围相结合，在最小一个载波至最大1.791 GHz信号带宽的满量程频谱范围内可支持DOCSIS 3.1电缆基础设施合规性。2倍插值滤波器(FIR85)使AD9164能够针对较低数据速率和转换器时钟进行配置，以降低系统总体功耗和滤波要求。在Mix-Mode™操作模式中，AD9164可在高达7.5 GHz的二阶和三阶奈奎斯特区内重构RF载波，同时仍保持出色的动态范围。输出电流可以在8 mA至38.76 mA范围内进行编程。AD9164数据接口由最多八个JESD204B串行器/解串器(SERDES)通道组成，可对其通道速度和通道数进行编程，从而实现应用灵活性。

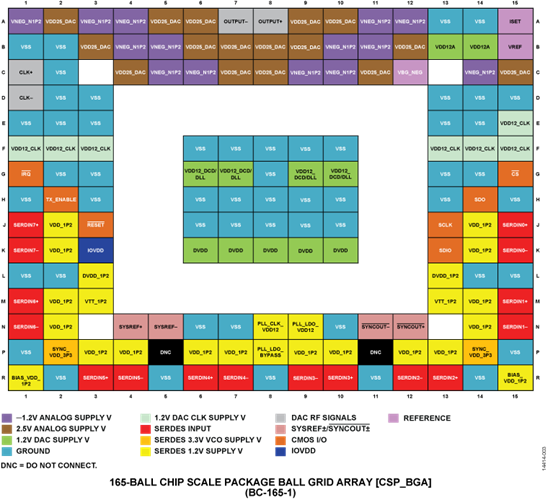

SPI接口可配置AD9164并监控所有寄存器的状态。AD9164提供165引脚、8 mm × 8 mm、0.5 mm间距CSP_BGA和169引脚、11 mm × 11 mm、0.8 mm间距、CSP_BGA两种封装，包括引脚选项。

应用

• 宽带通信系统
  • DOCSIS 3.1电缆调制解调器终端系统(CMTS)/视频点播(VOD)/边沿正交幅度调制(EQAM)
• 无线通信基础设施
  • W-CDMA、LTE、LTE-A、点对点
