TI德州仪器 AD9102 产品介绍
2026-04-14
0次
说明
- 片内4096 × 14位模式存储器
- 片内DDS
- 功耗（3.3 V、4 mA输出）
- 96.54 mW (180 MSPS)
- 休眠模式：<5 mW（3.3 V时）
- 电源电压：1.8 V至3.3 V
- 差分电流输出：8 mA（最大值，3.3 V）
- SFDR至奈奎斯特频率
- 87 dBc（10 MHz输出）
- 相位噪声（1 kHz偏移、180 MSPS、8 mA）：−150 dBc/Hz

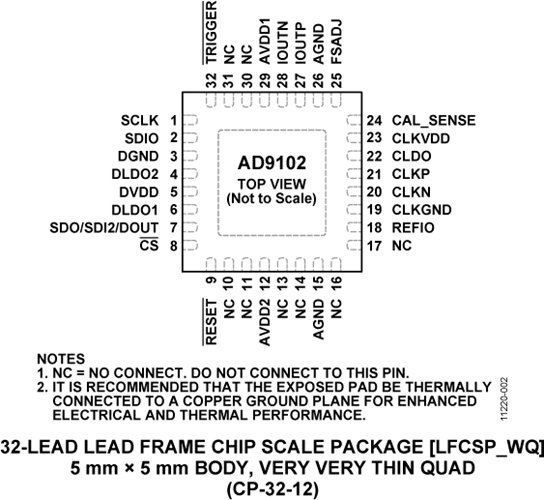

- 小尺寸、32引脚、5 mm × 5 mm LFCSP无铅封装，3.6 mm × 3.6 mmexposed pad
特性
AD9102 TxDAC®和波形发生器是高性能DAC，集成片上模式存储器，用于复杂波形生成，具有直接数字频率合成器(DDS)。
该DDS是一个14位输出、最高180MHz的主机时钟正弦波发生器，带24位调谐字，支持10.8Hz/LSB的频率分辨率。
SRAM数据可包含直接生成的存储波形、施加于DDS输出或DDS频率调谐字的幅度调制模式。
内部模式控制状态机允许用户对DAC的模式周期以及DAC信号输出的周期内起始延迟进行编程。
SPI接口用于配置数字波形发生器，并将模式载入SRAM。
在数字信号传送至DAC的过程中对信号进行增益调节和失调调节。
AD9102提供出色的交流和直流性能，并支持高达180 MSPS的DAC采样率。
AD9102具有灵活的工作电源范围（1.8 V至3.3 V）和低功耗，非常适合便携式和低功耗应用。
产品特色- 高度集成。
片内DDS和4096 × 14模式存储器 - 低功耗。
DAC采用1.8 V至3.3 V单电源供电
为低功耗空闲期提供省电模式
- 医疗仪器
- 便携式仪器
- 信号发生器、任意波形发生器
- 汽车雷达
参数
类型 | 描述 |
医疗健康 | 体外诊断 |
仪器仪表和测量 | 阻抗测量和分析 |
航空航天和防务 | 航空航天和防务雷达系统 |
