TI德州仪器 AD9106 产品介绍

2026-04-14 0次

说明

高度集成的四通道DAC
片内4096 x 12位模式存储器
片内DDS
3.3 V, 4 mA输出时的功耗

315.25 mW (180 MSPS)

休眠模式：< 5 mW (3.3 V)
电源电压：1.8 V至3.3 V
SFDR至奈奎斯特频率：86 dBc（10 MHz输出）

相位噪声（1 kHz偏移、180 MSPS、4 mA）：−140 dBc/Hz
差分电流输出：8 mA（最大值，3.3 V）
小尺寸、32引脚、5 mm × 5 mmLFCSP封装，3.5 mm × 3.6 mm裸露焊盘
无铅封装

特性

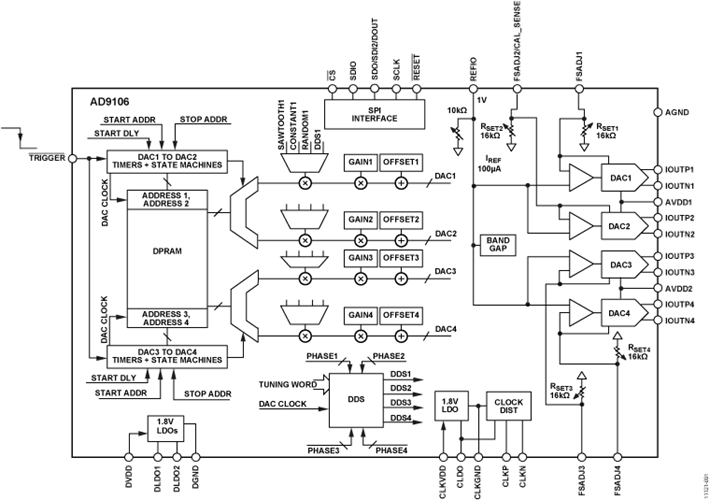

AD9106 TxDAC®和波形发生器是高性能四通道DAC，集成片上模式存储器，用于复杂波形生成，具有直接数字频率合成器(DDS)。该DDS是一个12位输出、最高180 MHz的主机时钟正弦波发生器，带24位调谐字，支持10.8 Hz/LSB的频率分辨率。该DDS具有针对全部四个DAC的单路频率输出，以及针对每个DAC的独立可编程相移输出。

SRAM数据可包含直接生成的存储波形、施加于DDS输出或DDS频率调谐字的幅度调制模式。

内置模式控制状态机允许用户对全部四个DAC的模式周期以及每个DAC通道信号输出的周期内起始延迟进行编程。

SPI接口用于配置数字波形发生器，并将模式载入SRAM。

在数字信号传送至四个DAC的过程中对信号进行增益调节和失调调节。

AD9106提供出色的交流和直流性能，并支持高达180 MSPS的DAC采样率。AD9106具有灵活的工作电源范围（1.8 V至3.3 V）和低功耗，非常适合便携式和低功耗应用。
