TI德州仪器 AD9837 产品介绍
2026-04-14
0次
说明
- 数字可编程频率和相位
- 功耗：8.5 mW（2.3 V时）
- MCLK速率：16 MHz（B级），5 MHz（A级）
- 28位分辨率：0.06 Hz（16 MHz参考时钟）
- 正弦波/三角波/方波输出
- 2.3 V至5.5 V电源供电
- 三线式SPI接口
- 扩展温度范围：–40°C至+125°C
- 关断选项

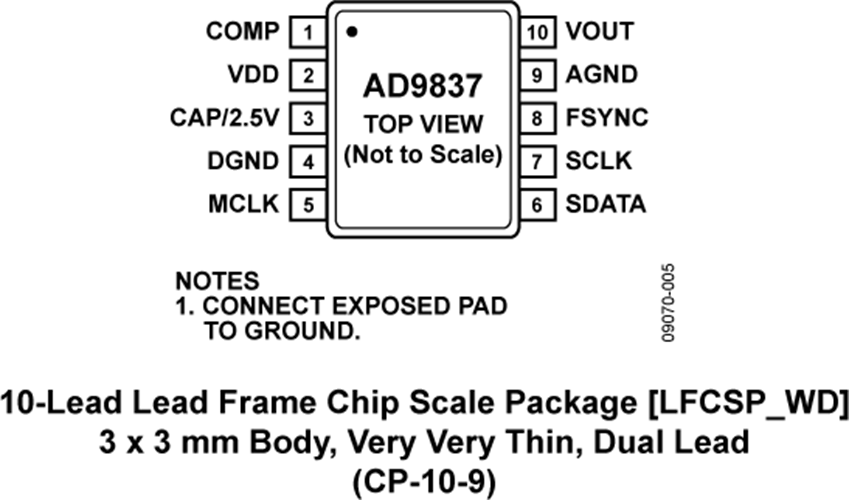

- 10引脚LFCSP封装
特性

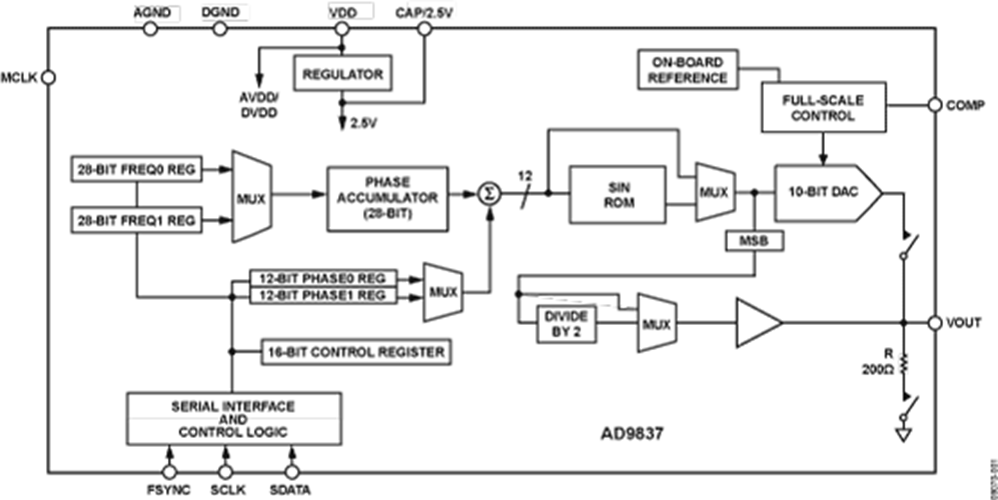

AD9837是一款低功耗、可编程波形发生器，能够产生正弦波、三角波和方波输出。各种类型的检测、致动和时域反射(TDR)应用都需要波形发生器。输出频率和相位可通过软件进行编程，调整简单。频率寄存器为28位：时钟速率为16 MHz时，可以实现0.06 Hz的分辨率；而时钟速率为5 MHz时，则可以实现0.02 Hz的分辨率。
AD9837通过一个3线串行接口写入数据。该串行接口能够以最高40 MHz的时钟速率工作，并且与DSP和微控制器标准兼容。该器件采用2.3 V至5.5 V电源供电。
AD9837具有关断(SLEEP)功能。器件中不用的部分可以关断，以将功耗降至低点。例如，在产生时钟输出时，可以关断DAC。
AD9837采用10引脚LFCSP_WD封装。
应用
- 频率激励/波形发生
- 液体和气流测量
- 传感器应用：接近度、运动和缺陷检测
- 线路损耗/衰减
- 测试与医疗设备
- 扫描/时钟发生器
- 时域反射(TDR)应用
参数
类型 | 描述 |
医疗健康 | 体外诊断 |
仪器仪表和测量 | 阻抗测量和分析 |
