MAX5882

新设计不推荐使用本产品

14位、4.6Gsps电缆下行RF直接合成DAC

TI德州仪器 MAX5882 产品介绍
2026-04-14 0次

说明


  • 4.6Gsps输出刷新率
    • 直接合成RF输出,47MHz至1003MHz
    • 不会将HD3混叠到电缆频带
  • 业内领先的DOCSIS 3.0噪底指标
    • -70dBc @ fOUT = 900MHz,8通道(256 QAM)
    • -66dBc @ fOUT = 900MHz,16通道(256 QAM)
    • -62dBc @ fOUT = 900MHz,32通道(256 QAM)
    • -57dBc @ fOUT = 500MHz,128通道(256 QAM)
  • 9dBm (CW)高输出功率
    • 支持低功耗设计
  • 4:1多路复用LVDS输入
    • 每个端口高达1150Mwps
    • 双数据率(DDR)模式
  • 片上DLL用于同步输入数据
  • 奇偶校验错误标识
  • 内部50Ω差分输出匹配电阻
  • 输入寄存器扫描模式
  • 紧凑的17mm × 17mm、256引脚CSBGA封装
  • 备有评估板(定购MAX5882EVKIT+)

特性

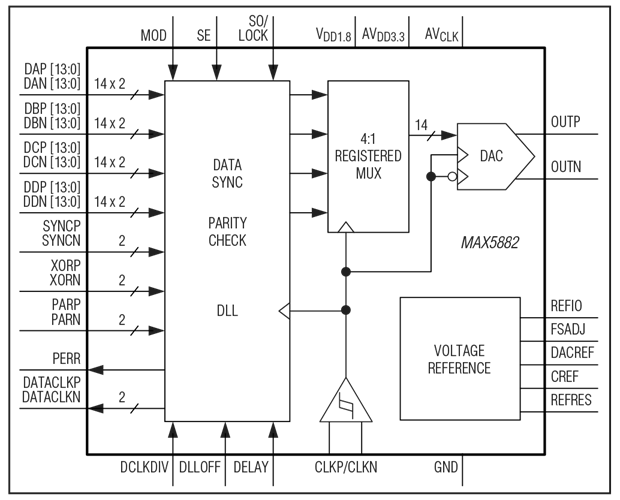

MAX5882为14位、4.6Gsps数/模转换器(DAC),将电缆调制解调器终端(CMTS)和EQAM设备的多载波正交调幅(QAM)信号直接合成为RF输出。DAC具有优异的杂散特性和噪声、邻道功率(ACP)性能,并可根据电缆数据传输业务接口规范(DOCSIS®)的要求直接合成为47MHz至1003MHz电缆下行链路的多个载波。4.6Gsps刷新速率允许以数字方式产生高于2GHz带宽的信号。

器件具有四个14位、多路复用的低压差分信号(LVDS)输入端口,每个端口可工作在高达1150Mwps的双数据率(DDR)或单数据率(SDR)模式。输入支持差分高速收发器逻辑(DHSTL)输入电平。由于在时钟的上升沿和下降沿均触发转换,器件能够支持的速率为1/2 DAC刷新时钟频率。每个端口的输入数据速率为DAC刷新率的1/4或时钟速率的1/2。器件集成延时锁相环(DLL),简化与FPGA或ASIC器件的接口。利用DLL调节输出时钟(DATACLK)的相位,以确保输入LVDS数据总线与数据锁存片上时钟保持恰当的定时关系。

器件为电流控制型DAC,集成50Ω差分输出匹配电阻,以确保最佳动态性能。器件采用3.3V和1.8V电源供电,工作在4.6Gsps时,功耗仅为2.3W。器件工作在扩展商业级温度范围(0°C至+85°C),采用256 CSBGA无铅(Pb)/符合RoHS标准的封装。

应用

  • 广播级视频调制器
  • 电缆调制解调器终端系统(CMTS)
  • DOCSIS兼容Edge QAM设备
  • 视频点播(VOD)
