TI德州仪器 AD9912 产品介绍
2026-04-14
0次
说明
- 1 GSPS内部时钟速度（直接输出高达400MHz）
- 集成1 GSPS 14位DAC
- 48位频率调谐字，分辨率为4μHz
- 差分HSTL比较器
- 灵活的系统时钟输入接受晶振或外部基准时钟
- 片内低噪声PLL REFCLK乘法器
- 2个SpurKiller通道
- 低抖动时钟倍频器，频率高达750 MHz
- 单端CMOS比较器；频率 <150 MHz
- 可编程输出分频器，支持CMOS输出
- 串行I/O控制
- 出色的动态性能
- 软件控制关断功能

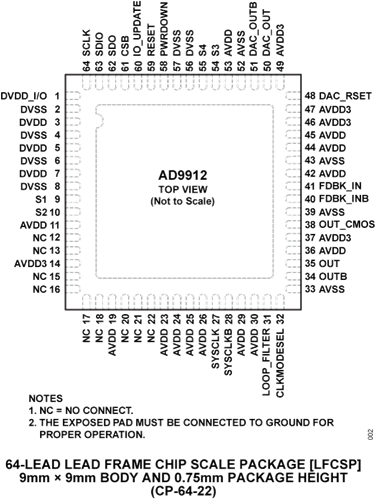

- 采用两种64引脚LFCSP封装
- 残余相位噪声(250 MHz)
- 10 Hz偏移：-113 dBc/Hz
- 1 kHz偏移：-133 dBc/Hz
- 100 kHz偏移：-153 dBc/Hz
- 40 MHz偏移：-161 dBc/Hz
特性

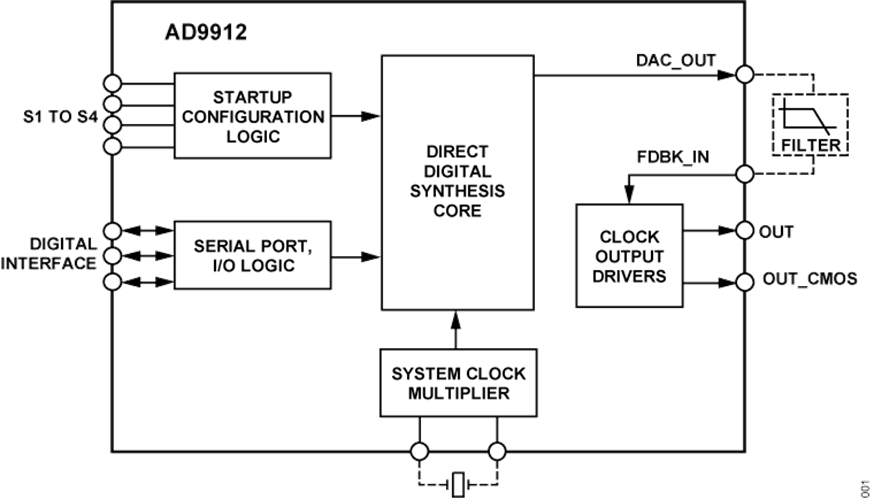

AD9912是一款集成14位数模转换器(DAC)的直接数字频率合成器(DDS)。AD9912具有一个48位频率调谐字(FTW)，可以合成步长不超过4μHz的频率。通过调整DAC系统时钟可以实现绝对频率精度。
AD9912还集成了系统时钟锁相环(PLL)，支持低至25MHz的系统时钟输入。
AD9912在−40℃至+85℃工业温度范围内工作。
应用
- LO捷变频率合成
- 低抖动、微调时钟产生
- 测试与测量设备
- 无线基站和控制器
- 安全通信
- 快速跳频
参数
类型 | 描述 |
航空航天和防务 | 国防通讯 |
仪器仪表和测量 | 通信测试设备 |
