说明

功耗：50 mW（最高250 MSPS内部时钟速度时）
100 MHz模拟输出
集成10位DAC
频率分辨率：0.058 Hz或以上
相位调谐分辨率：0.022°
频率方程式中的模数可编程
相位噪声：≤ –135 dBc/Hz（DAC输出，1 kHz偏移时）
- （使用片上PLL乘法器时，<115 dBc/Hz）
出色的动态性能
- >80 dB SFDR（A_OUT为100 MHz，±100 kHz偏移时）

自动线性频率扫描能力
8种频率或相位偏移形式
1.8 V电源
软件/硬件控制的关断功能
并行和串行编程选项
32引脚LFCSP封装
可选PLL REF_CLK乘法器
内部振荡器（可由单晶体驱动）
相位调制功能

特性

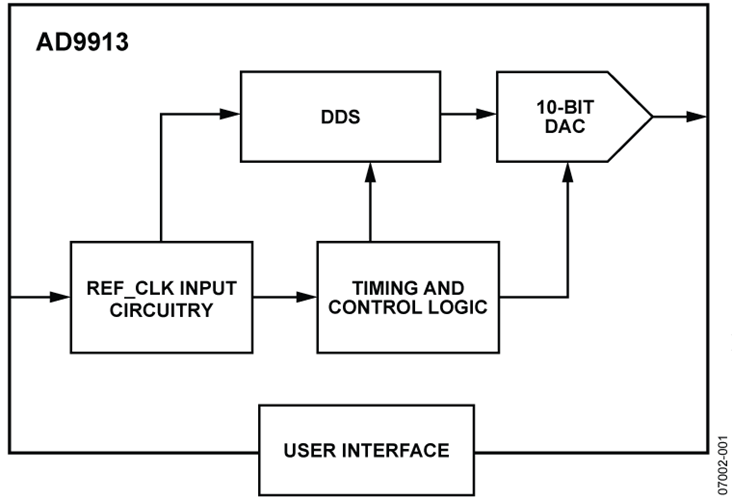

AD9913是一款完整的直接数字频率合成器(DDS)，专为满足便携式、手持式和电池供电设备严格的功耗限制而设计。该器件内置一个10位数模转换器(DAC)，最高采样速率为250 MSPS。它采用先进的DDS技术，连同高速、高性能DAC，构成完整的数字可编程高频合成器，能够产生最高100 MHz.的频率捷变模拟输出正弦波。

AD9913提供快速跳频和精密调谐分辨率。它还具有良好的相位偏移控制分辨率。控制字通过串行或并行I/O端口载入AD9913。它还支持在用户定义的线性扫描模式下工作，可产生频率的高度线性扫描波形。为了支持多种产生系统时钟的方法，AD9913不仅内置振荡器，可以利用简单晶体作为频率参考，还内置高速时钟倍频器，可以将参考时钟频率转化为整个系统时钟速率。为了降低功耗，AD9913的许多独立模块可在不工作时关断。

AD9913的工作温度范围为−40°C至+85°C扩展工业温度范围。

应用
• 便携式和手持式设备
• LO捷变频率合成
• 可编程时钟发生器
• 雷达和扫描系统的FM线性调频源

数据手册，Rev. 0，10/07
