TI德州仪器 AD9910 产品介绍

2026-04-14 0次

说明

1 GSPS内部时钟速率（高达400 MHz模拟输出）
内置1 GSPS，14 bit DAC
频率分辨率：0.23 Hz或以上
相位噪声：≤–125 dBc/Hz @ 1 kHz偏移（400 MHz载波）
卓越的动态性能：>80 dB 窄带SFDR
串行输入/输出（I/O）控制
Sin（X）/（X）校正（反正弦滤波器）
欲了解更多信息，请参考数据手册

特性

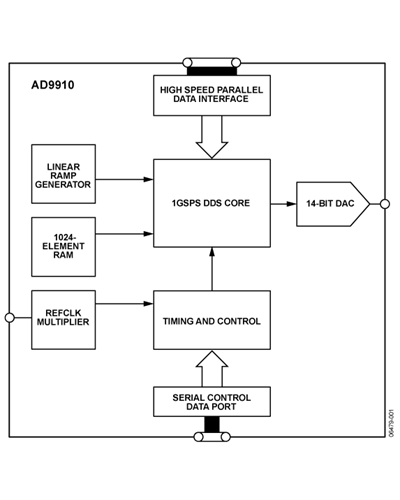

AD9910是一款内置14 bit DAC的直接数字频率合成器（DDS），支持高达1 GSPS的采样速率。AD9910采用高级DDS专利技术，在不牺牲性能的前提下可极大降低功耗。DDS/DAC组合构成数字可编程的高频模拟输出频率合成器，能够在高达400 MHz的频率下生成频率捷变正弦波形。

用户可以访问三个用于控制DDS的信号控制参数，包括：频率、相位与幅度。AD9910利用32 bit累加器提供快速跳频和频率调谐分辨率。在1 GSPS采样速率下，调谐分辨率为~0.23 Hz。这款DDS还实现了快速相位与幅度切换功能。

用户可通过串行I/O端口对AD9910的内部控制寄存器进行编程，以实现对AD9910的控制。AD9910集成了静态RAM，可支持频率、相位和/或幅度调制的多种组合。AD9910还支持用户定义的数控数字斜波工作模式。在这个模式下，频率、相位或幅度随时间呈线性变化。AD9910内置的高速并行数据输入端口能实现频率、相位、幅度或极点的直接调制，以支持更高级的调制功能。

AD9910可在扩展的工业温度范围内工作（欲了解更多信息，请参考数据手册的绝对最大额定值部分）。
