说明

特性

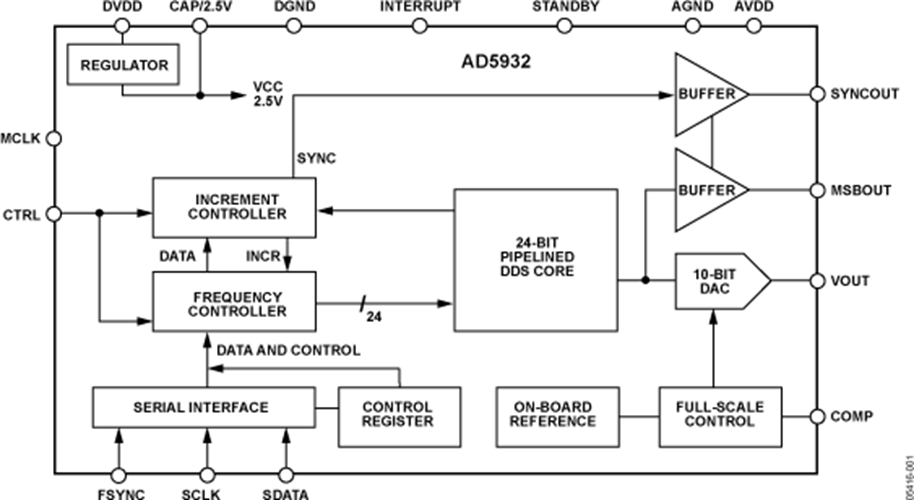

AD5932是一款提供可编程频率扫描的波形发生器。这款器件采用支持增强型频率控制的嵌入式数字处理技术，能够生成合成的模拟或数字频率步进波形。采用预先编程的频率配置文件可以避免连续的写周期，从而释放了重要的DSP/微控制器资源。波形从已知相位开始，并可以连续地增加相位，因此能够轻松的确定相移。AD5932功耗仅为6.7 mA，为波形产生提供方便的低功耗解决方案。

AD5932在目标范围内的定义时长内输出各频率，然后在扫描范围内步入下一频率。可对该器件输出特定频率的时长进行预先编程并让器件自动递增该频率；或者，频率通过CTRL引脚进行外部递增。在范围结束时，AD5932继续输出最后一个频率直至重置器件。另外，AD5932还通过MSBOUT引脚提供数字输出。

对AD5932进行编程时，用户需要输入起始频率、频率步进、增量数量，以及器件输出各频率的时间间隔。频率扫描配置文件可通过切换CTRL引脚来启动和执行。

AD5932通过三线式串行接口写入数据，能够在高达40 MHz的时钟速率下工作。该器件采用2.3 V至5.5 V电源供电。

请注意，AVDD和DVDD彼此独立并可采用不同的电压工作。AD5932还具有待机功能，能够关断器件中没有使用的部分。

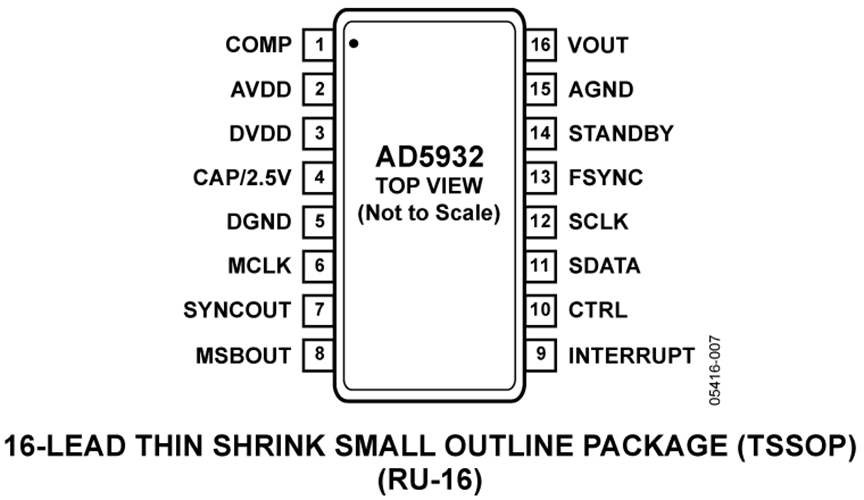

AD5932提供16引脚、无铅TSSOP封装。

应用

• 频率扫描/雷达
• 网络/阻抗测量
• 增量式频率激励
• 传感器应用
  – 近距和运动
