TI德州仪器 AD5933 产品介绍

2026-04-14 0次

说明

提供中文数据手册
可编程输出峰峰值激励电压，输出频率最高达100 kHz
可编程频率扫描功能和串行I²C^®接口
频率分辨率：27位(<0.1 Hz)
阻抗测量范围：1 kΩ至10 MΩ
利用附加电路可测量100 Ω至1 kΩ阻抗
内部温度传感器(±2°C)
内部系统时钟选项
相位测量功能
系统精度：0.5%
电源电压：2.7 V至5.5 V
温度范围：-40°C 至 +125°C

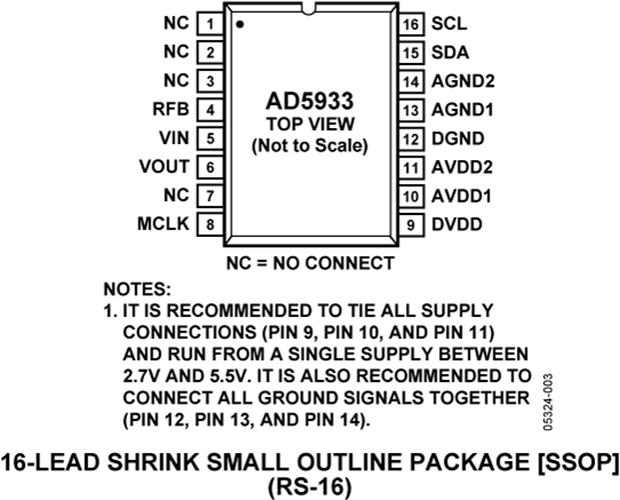

16引脚SSOP封装
通过汽车应用认证

特性

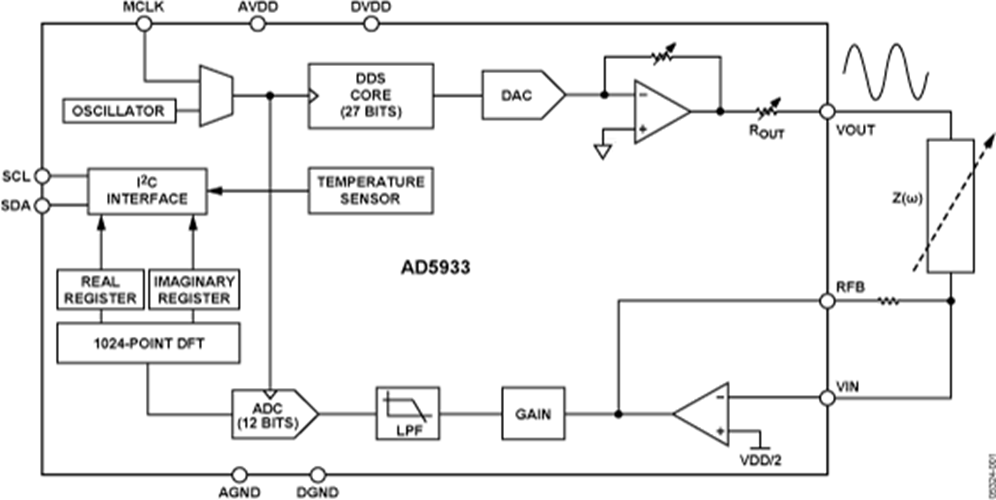

AD5933是一款高精度的阻抗转换器系统解决方案，片上集成频率发生器与12位、1 MSPS的模数转换器(ADC)。用频率发生器产生的信号来激励外部复阻抗，外部阻抗的响应信号由片上ADC进行采样，然后由片上DSP进行离散傅里叶变换(DFT)处理。DFT算法在每个频率上返回一个实部(R)数据字和一个虚部(I)数据字。

校准之后，很容易算出各扫描频率点的阻抗幅度和相对相位。计算是利用实部和虚部寄存器内容在片外完成，寄存器内容可以从串行I₂C接口读取。

ADI公司还提供一款类似器件AD5934，它是一款2.7 V至5.5 V、250 kSPS、12位阻抗转换器，内置温度传感器，并采用16引脚SSOP封装。
