AD9953

推荐新设计使用

400 MSPS、14位DAC、1.8 V CMOS直接数字频率合成器

TI德州仪器 AD9953 产品介绍

2026-04-14 0次

说明

400 MSPS内部时钟速度
集成14位数模转换器
32位调谐字
相位噪声 ≤ –120 dBc/Hz（1 kHz偏移，DAC输出）
出色的动态性能>80 dB SFDR
（AOUT为160 MHz ± 100 kHz偏移时）
串行I/O控制

1.8 V电源
软件与硬件控制省电功能

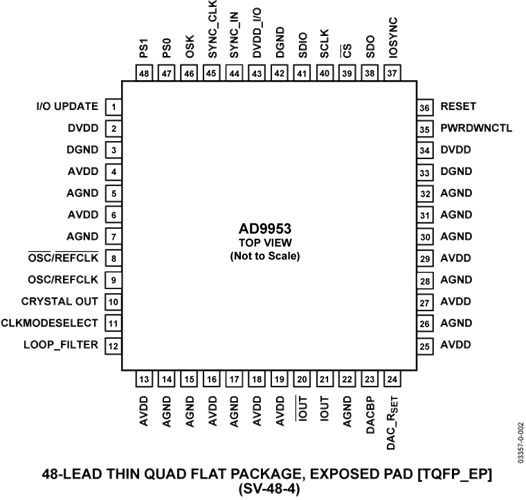

48引脚TQFP/EP封装
支持大部分数字输入的5 V输入电平
PLL REFCLK乘法器（4x至20x）
欲了解更多特性，请参考数据手册

特性

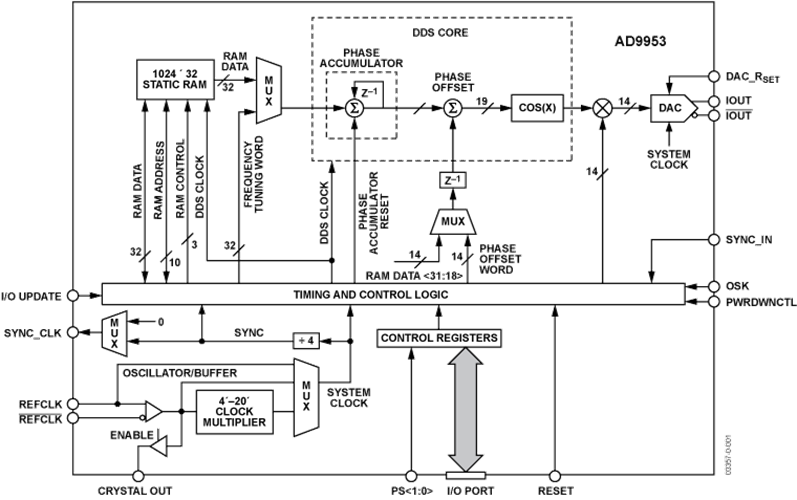

AD9953是一款直接数字频率合成器(DDS)，内置一个14位DAC，工作速度最高达400 MSPS。该器件采用先进的DDS技术，内置一个高速、高性能DAC，构成数字可编程的完整高频合成器，能够产生最高达200 MHz的频率捷变模拟输出正弦波。它包括一个集成1024 × 32静态RAM，支持多种模式下的灵活扫频功能。该器件专为提供快速跳频和精密调谐分辨率（32位频率调谐字）而设计。频率调谐字和控制字均通过串行I/O端口载入AD9953。

AD9953的额定工作温度范围为–40°C至+105°C扩展工业温度范围。

应用

VHF/UHF LO捷变频合成

雷达和扫描系统的FM线性调频源

非线性PSK/FSK调制器

测试与测量设备
