TI德州仪器 AD9858 产品介绍

2026-04-14 0次

说明

1 GSPS内部时钟速度
最高2 GHz输入时钟（可选二分频）
集成10位数模转换器
出色的相位噪声和SFDR
32位可编程频率寄存器
简化的8位并行和SPI®串行控制接口

自动频率扫描功能
4种频率方案
3.3 V电源
功耗：2 W（典型值）
集成可编程电荷泵和相位频率检波器，具有快速锁定电路
欲了解更多信息，请参考数据手册

特性

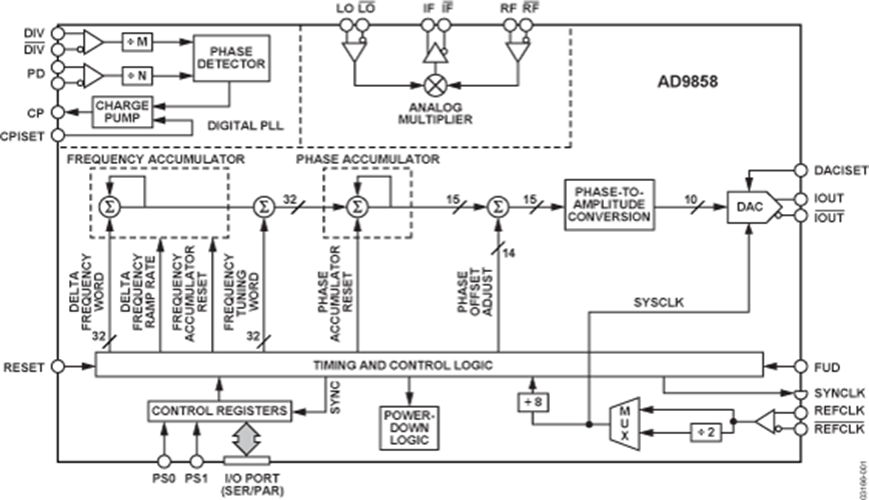

AD9858是一款直接数字频率合成器(DDS)，内置一个10位DAC，工作速度最高达1 GSPS。该器件采用先进的DDS技术，内置一个高速、高性能数模转换器，构成数字可编程的完整高频合成器，能够产生最高400+ MHz的频率捷变模拟输出正弦波。AD9858专为提供快速跳频和精密调谐分辨率（32位频率调谐字）而设计。频率调谐和控制字以并行（8位）或串行加载格式载入AD9858。该器件内置一个集成式电荷泵(CP)和相位频率检波器(PFD)，适合同时要求高速DDS与锁相环功能的频率合成应用。此外还提供一个片内模拟混频器，适合同时拥有DDS、PLL和混频器的应用，如频率转换环路、调谐器等。AD9858的时钟输入上还具有二分频特性，使外部时钟速率可以高达2 GHz。

AD9858的额定工作温度范围为–40°C至+85°C工业温度范围。
