TI德州仪器 AD9833 产品介绍

2026-04-14 0次

说明

数字可编程频率和相位
当供电电压为3 V时，功耗为12.65 mW
输出频率范围：0 MHz至12.5 MHz
28位分辨率（25 MHz基准时钟时为0.1 Hz）
正弦波/三角波/方波输出
2.3 V至5.5 V电源供电
无需外部元件
三线式SPI接口
扩展温度范围： -40 ℃至+105 ℃
掉电选项
10引脚MSOP封装
通过汽车应用认证

AD9833-EP支持防务和航空航天应用（AQEC标准）

下载 AD9833-EP数据手册 (pdf)
温度范围： −55 ℃至+125 ℃
受控制造基线
一个装配/测试厂
一个制造厂
增强型产品变更通知
认证数据可应要求提供
V62/14619-01XE DSCC图纸号

特性

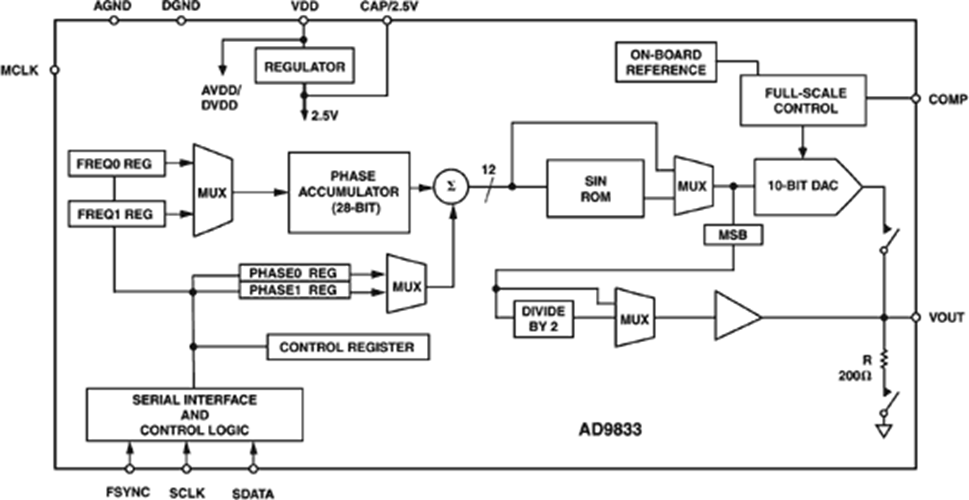

AD9833是一款低功耗、可编程波形发生器，能够产生正弦波、三角波和方波输出。各种类型的检测、信号激励和时域反射(TDR)应用都需要波形发生器。输出频率和相位可通过软件进行编程，调整简单。无需外部元件。频率寄存器为28位宽，时钟速率为25 MHz时，可以实现0.1 Hz的分辨率；时钟速率为1 MHz时，AD9833可以实现0.004 Hz的分辨率。

AD9833通过一个3线串行接口写入数据。该串行接口能够以最高40 MHz的时钟速率工作，并且与DSP和微控制器标准兼容。该器件采用2.3 V至5.5 V电源供电。

AD9833具有省电功能。此功能允许关断器件中不用的部分，从而将功耗降至低点。例如，在产生时钟输出时，可以关断DAC。

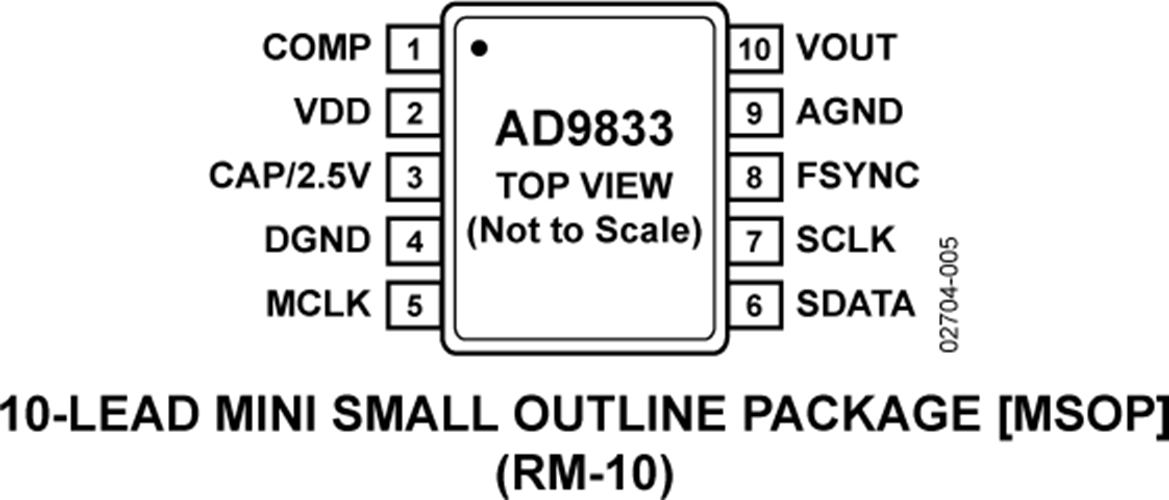

AD9833采用10引脚MSOP封装。
