TI德州仪器 AD9851 产品介绍
2026-04-14
0次
说明
- 180 MHz时钟速率，具有可选6x基准时钟乘法器
- 片内高性能10位DAC和具迟滞特性的高速比较器
- SFDR >43 dB (70 MHz AOUT)
- 32位频率调谐字
- 简化的控制接口：并行或串行异步加载格式
- 5位相位调制与偏移能力
- 比较器抖动：小于80 ps 峰峰值 (20 MHz)
- 2.7 V至5.25 V单电源供电
- 低功耗：555 mW (180 MHz)
- 省电功能：4 mW (2.7 V)
- 超小型28引脚SSOP封装
特性

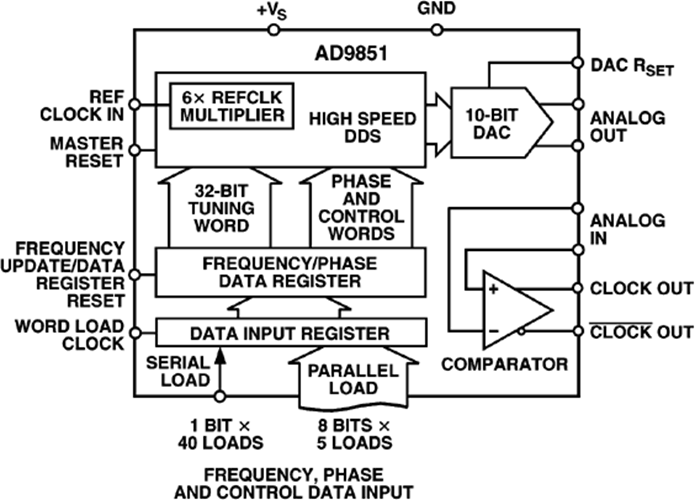

AD9851是一款高度集成的器件，采用先进的DDS技术，内置一个高速、高性能数模转换器和比较器，共同构成数字可编程频率合成器和时钟发生器。以精密时钟源作为基准时，AD9851能产生一个频率稳定、相位可编程的数字化模拟输出正弦波。该正弦波可以直接用作频率源，或在内部转换为适合捷变时钟发生器应用的方波。
AD9851的创新型高速DDS内核提供一个32位频率调谐字；对于180 MHz基准时钟，输出调谐分辨率可以达到0.040 Hz。AD9851内置独特的X6基准时钟乘法器电路，无需高速参考振荡器。该6X PLL乘法器对无杂散动态范围(SFDR)和相位噪声特性的影响极小。该器件还提供5位数字控制相位调制，使其输出能够以180°、90°、45°、22.5°、11.25°及其任意组合的增量发生相移。
参数
类型 | 描述 |
医疗健康 | 体外诊断 |
航空航天和防务 | 航空航天和防务雷达系统 |
