AD9850

量产

CMOS、125 MHz完整DDS频率合成器

TI德州仪器 AD9850 产品介绍
2026-04-14 0次

说明


  • 125 MHz时钟速率
  • 片内高性能DAC和高速比较器
  • DAC SFDR > 50 dB (40 MHz AOUT)
  • 32位频率调谐字
  • 简化的控制接口:并行字节或串行加载格式
  • 相位调制能力
  • 3.3 V或5 V单电源供电
  • 低功耗:380 mW(125 MHz,5 V)
    155 mW(100 MHz,3.3 V)
  • 省电功能
  • 超小型28引脚SSOP封装


特性

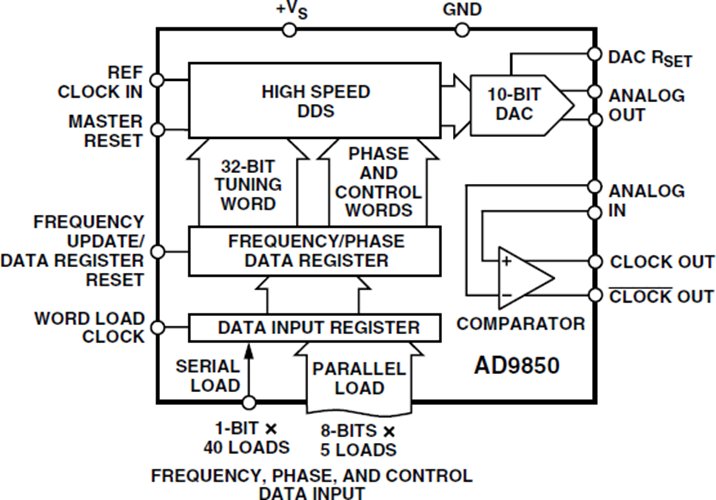

AD9850是一款高度集成的器件,采用先进的DDS技术,内置一个高速、高性能数模转换器和比较器,共同构成完整的数字可编程频率合成器和时钟发生器。以精密时钟源作为基准时,AD9850能产生频谱纯净的频率/相位可编程、模拟输出正弦波。该正弦波可以直接用作频率源,或转换为适合捷变时钟发生器应用的方波。AD9850的创新型高速DDS内核提供一个32位频率调谐字;对于125 MHz基准时钟输入,输出调谐分辨率可以达到0.0291 Hz。AD9850的电路架构允许产生最高达到基准时钟频率一半(或62.5 MHz)的输出频率,而且输出频率能以最高每秒2300万新频率的速率发生数字式改变(异步)。该器件还提供五位数字控制相位调制,使其输出能够以180°、90°、45°、22.5°、11.25°及其任意组合的增量发生相移。AD9850还内置一个高速比较器,它经过配置可以接受DAC的(外部)滤波输出,以产生低抖动方波输出,这样该器件便可用作捷变时钟发生器。

频率调谐、控制和相位调制字均以并行字节或串行加载格式载入AD9850。并行加载格式由一个8位控制字(字节)的五次迭代加载组成,第一个字节控制相位调制、省电使能和加载格式,第二至第五个字节组成32位频率调谐字。串行加载通过单个引脚上的40位串行数据流完成。AD9850完整DDS利用先进的CMOS技术提供这一突破性功能与性能,而功耗仅155 mW(+3.3 V电源)。

AD9850采用节省空间的28引脚SSOP表面贴装封装,工作温度范围为–40°C至+85°C扩展工业温度范围。
