说明

RF 输出频率范围：62.5 MHz 到 32,000 MHz
小数 N 分频频率合成器和整数 N 分频频率合成器
高分辨率 39 位小数模数
典型鉴频鉴相器 (PFD) 杂散：-90 dBc（典型值）
集成均方根值 (RMS) 抖动 < 40 fs (1 kHz – 100 MHz)
归一化相位噪底 (FOM) -234 dBc/Hz
工作频率高达 250 MHz 的鉴频鉴相器(PFD)
参考频率达 600 MHz
低相位噪声，压控振荡器 (VCO)

可编程的 1、2、4、8、16、32 或 64 分频输出
0.06 -8 GHz 输出(RF8)
0.06 -8 GHz 输出(RFAUX8)
8 -16 GHz 输出(RF16)
16 -32 GHz 输出(RF32)
锁定时间 ~3ms，带自动校准功能
锁定时间<20us，带校准旁路功能
模拟和数字电源：3.3 V
VCO 电源电压：3.3 V 和 +5 V。
可编程输出功率水平
RF 输出静音功能
7mm × 7mm 48 引脚 LGA 封装

特性

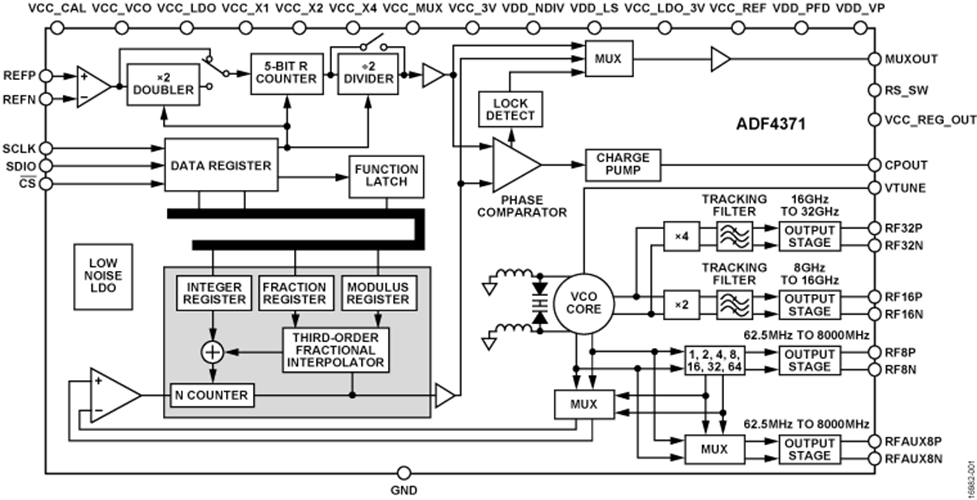

ADF4371 结合外部环路滤波器和外部参考频率使用时，可实现小数 N 分频或整数 N 分频锁相环(PLL)频率合成器。该微波宽带 VCO 设计允许产生 62.5 MHz 至 32 GHz 的频率。

ADF4371 具有集成 VCO，其基波输出频率范围为 4000 MHz 至 8000 MHz。此外，VCO 频率可进行 1、2、4、8、16、32 或 64 分频，因此用户可以在 RF8 上产生低至 62.5 MHz 的 RF 输出频率。倍频器在 RF16 上产生 8 至 16 GHz 的频率。四倍频器在 RF32 上产生 16 至 32 GHz 的频率。RFAUX8 可复制 RF8 的频率范围，或允许直接访问 VCO 输出。要抑制倍频的无用积，请在倍频器以及 RF16 和 RF32 输出级之间提供谐波滤波器。

所有片内寄存器均通过简单的三线式接口进行控制。ADF4371 采用 3.15 V 至 3.45 V 的模拟和数字电源以及 +5V VCO 电源供电。ADF4371 还包括硬件和软件关断模式。
