TI德州仪器 ADF5356 产品介绍
2026-04-14
0次
说明
- RF 输出频率范围：53.125 MHz 至 13,600 MHz
- 本底噪声整数通道：−227 dBc/Hz
- 本底噪声小数通道：−225 dBc/Hz
- 集成 RMS 抖动（1 kHz 至 20 MHz）：6 GHz 输出时为 97 fs
- 小数 N 分频合成器和整数 N 分频合成器
- 与 ADF5355 引脚兼容
- 高分辨率 52 位模数
- 相位频率检测器 (PFD) 工作频率达 125 MHz
- 基准输入频率达 600 MHz
- 在 −40°C 至 +85°C 范围内维持锁频
- 低相位噪声，压控振荡器 (VCO)
- 可编程的 1、2、4、8、16、32 或 64 分频输出
- 模拟和数字电源：3.3 V
- 电荷泵和 VCO 电源：5.0 V（典型值）
- 逻辑兼容性：1.8 V
- 可编程输出功率水平
- RF 输出静音功能
- ADIsimPLL 设计工具支持
特性

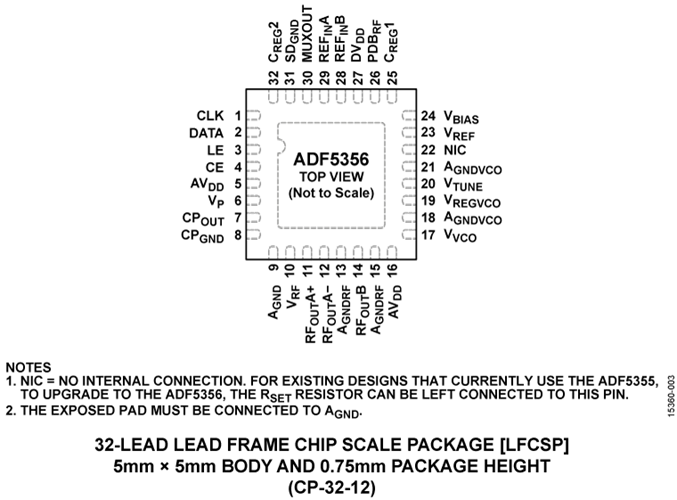

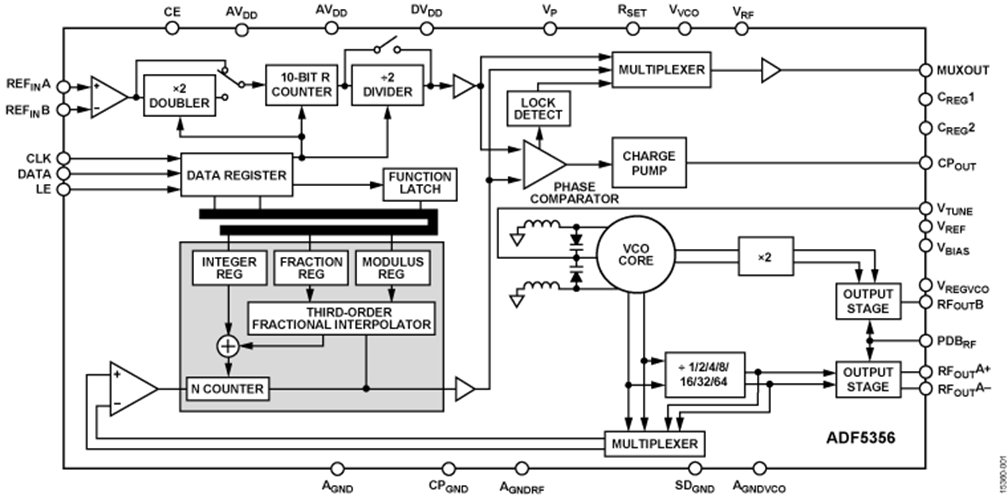

ADF5356 结合外部环路滤波器和外部基准频率使用时，可实现小数 N 分频或整数 N 分频锁相环 (PLL) 频率合成器。该宽带微波 VCO 设计允许在一个射频 (RF) 输出端在 6.8 GHz 至 13.6 GHz 的频率范围内工作。另一个频率输出端的一系列分频器允许在 53.125 MHz 至 6800 MHz 的频率范围内工作。
ADF5356 具有一个集成 VCO，其基本输出频率范围为 3400 MHz 至 6800 MHz。此外，VCO 频率可通过与 1、2、4、8、16、32 或 64 个电路相连而进行分频，因此用户可以产生低至 53.125 MHz 的 RF 输出频率。对于需要隔离的应用，可以将 RF 输出级静音。静音功能可通过引脚控制，也可通过软件控制。
所有片内寄存器均通过简单的三线式接口进行控制。ADF5356 工作时，模拟和数字电源的电压范围为 3.15 V 至 3.45 V，电荷泵和 VCO 电源的电压范围为 4.75 V 至 5.25 V。ADF5356 还包含硬件和软件关断模式。
应用
- 无线基础设施（LTE、W-CDMA、TD-SCDMA、WiMAX、GSM、PCS、DCS）
- 点对点和单点对多点微波链路
- 卫星和甚小孔径终端 (VSAT)
- 测试设备和仪器仪表
- 时钟产生
