说明

特性

LTC^®6947 是一款高性能、低噪声、6GHz 锁相环 (PLL)，包括一个基准分频器、相位频率检测器 (PFD)、超低噪声充电泵、分数反馈分频器和 VCO 输出分频器。

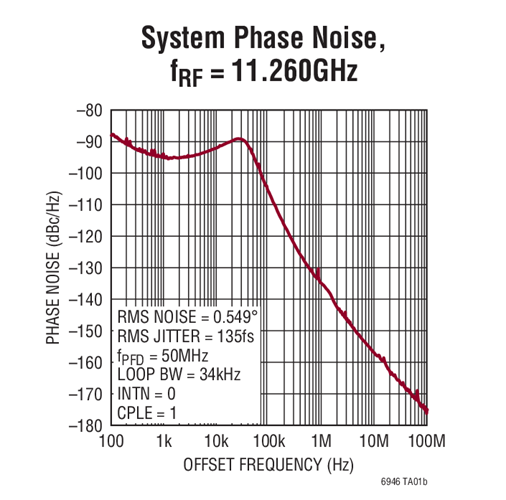

分数分频器采用一个高级 4 阶 ΔΣ 调制器，该调制器可提供异常低的杂散电平。这提供了很宽的环路带宽，从而能够产生极低的积分相位噪声值。

可编程 VCO 输出分频器 (分 1~6 级) 扩展了输出频率范围。差分、低噪声输出缓冲器具有用户可编程的输出功率 (可设置范围从 －4.3dBm 至 +4.5dBm)，并可利用一个数字输入引脚或软件实现静噪。

超低噪声充电泵包含可选的高电压及低电压箝位 (适用于 VCO 监视)，也可以设定为提供一个 V^＋/2 的偏压。

所有的器件设定值均通过一个 SPI 兼容型串行端口来控制。

• 无线基站 (LTE、WiMAX、W-CDMA、PCS)


  参数




  类型	描述
  航空航天和防务	导弹和精确打击武器
