TI德州仪器 MAX2871 产品介绍
2026-04-14
0次
说明
- 输出二进制缓冲器/分频器支持扩展频率范围
- 分频比为1/2/4/8/16/32/64/128
- 23.5MHz至6000MHz
- 高性能鉴频鉴相器(PFD)和基准频率可降低频谱噪声
- PFD高达140MHz
- 基准频率高达210MHz
- 低至-230dBc/Hz的归一化带内相位噪声降低了系统本底噪声贡献
- 手动或自动VCO选择允许快速切换
- 输出相位重置和调整允许多个频率合成器实现同步
- 具有7位ADC的片上温度传感器确保合理选择VCO
- 周跳减少和快速锁定功能提高了精度，加快了采样速度
- 在整个温度范围内保持VCO锁定可实现无毛刺运行
- 双差分可编程输出充分提高了使用灵活性
特性

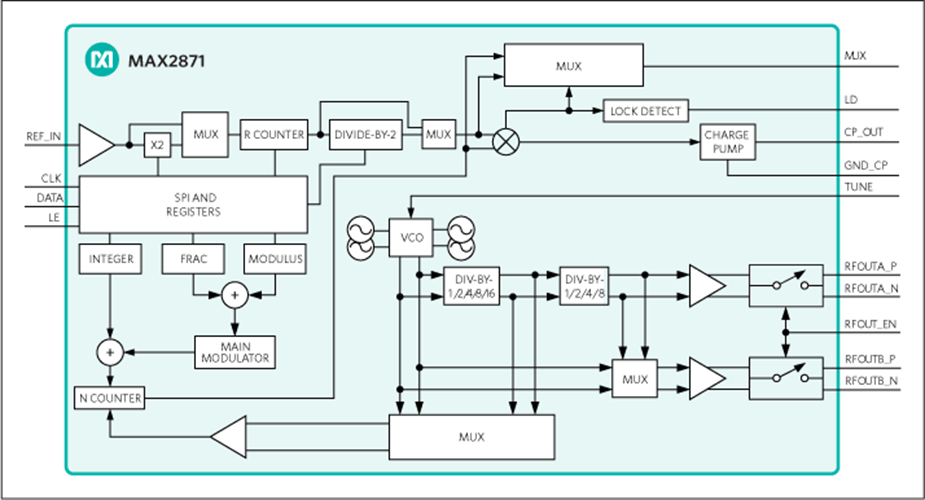

MAX2871是一款超宽带锁相环(PLL)，集成压控振荡器(VCO)，可在整数N分频和小数N分频模式下工作。与外部基准振荡器和环路滤波器结合使用时，MAX2871是一款高性能频率合成器，能够合成23.5MHz至6.0GHz的频率，同时保持出色的相位噪声和杂散性能。
由于多个集成VCO覆盖3000MHz至6000MHz范围，同时借助1至128的输出分频器，因此得以实现超宽频率范围。该器件还提供双差分输出驱动器，可独立编程以提供-1dBm至+8dBm的输出功率。两个输出均可通过软件或硬件控制静音。
MAX2871由四线式串行接口控制，兼容1.8V控制逻辑。该器件采用无铅、符合RoHS标准的5mm x 5mm、32引脚TQFN封装，可在-40°C至+85°C的扩展温度范围内工作。
MAX2871具有改良的特性组合和更好的整体相位噪声性能，并且与MAX2870完全引脚和软件兼容。
应用
- 时钟产生
- 微波无线电
- 测试与测量
- 无线基础设施
