TI德州仪器 ADF4155 产品介绍
2026-04-14
0次
说明
- 输入频率范围： 500 MHz至8,000 MHz
- 小数N分频频率合成器和整数N分频频率合成器
- 高达125 MHz的鉴频鉴相器(PFD)
- 高分辨率38位模块
- 独立的电荷泵电源(VP)可在5 V系统中提供扩展的调谐电压
- 可编程1/2/4/8/16/32/64分频输出
- 差分和单端基准输入
- 电源： 3.3 V ± 5%
- 逻辑兼容性： 1.8 V
- 可编程双模预分频器(P)：4/5或8/9
- 可编程的输出功率
- 三线式串行接口
- 模拟和数字锁定检测
特性

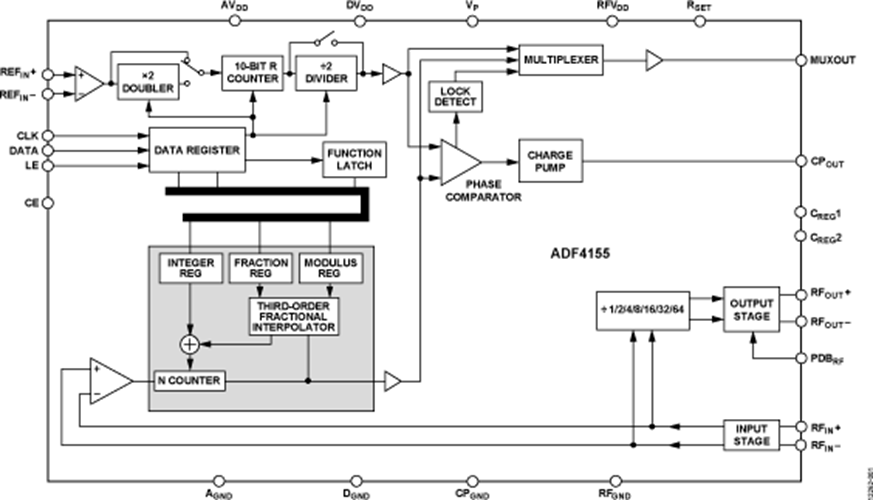

ADF4155结合外部环路滤波器、外部压控振荡器(VCO)和外部基准频率使用时，可实现小数N分频或整数N分频锁相环(PLL)频率合成器。
ADF4155能够与外部VCO器件配合使用，工作频率高达8 GHz。 高分辨率可编程模块允许精确频率合成，误差为0 Hz。
VCO频率可进行1、2、4、8、16、32或64分频，因此用户可以产生低至7.8125 MHz的RF输出频率。
所有片内寄存器均通过简单的三线式接口进行控制。 该器件采用3.3 V ± 5%标称电源供电，不用时支持关断功能。

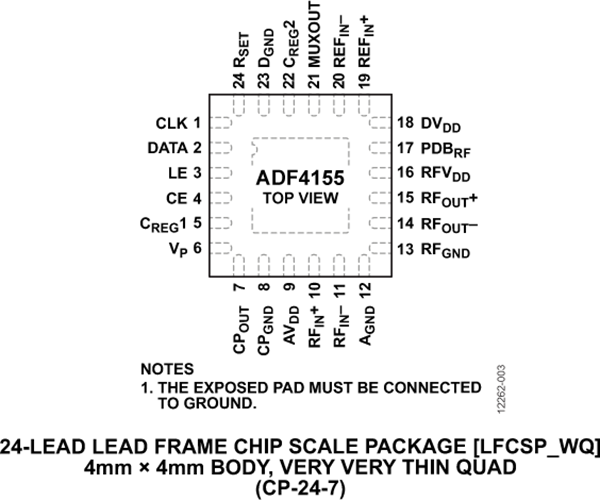

ADF4155采用24引脚4 mm x 4 mm LFCSP封装。
应用
- 无线基础设施（W-CDMA、TD-SCDMA、WiMAX、GSM、PCS、DCS、DECT）
- 点到点/点到多点微波链路
- 测试设备
- 无线局域网(LAN)、有线电视设备
- 时钟产生
