TI德州仪器 ADF4150HV 产品介绍
2026-04-14
0次
说明
- 小数N分频频率合成器和整数N分频频率合成器
- 高压电荷泵：6V至30V
- 调整范围：1.0 V至29 V（或Vp供电轨的± 1 V）
- RF带宽达3.0 GHz
- 可编程1/2/4/8/16分频输出
- 频率合成器电源电压范围：3.0 V至3.6 V
- 可编程双模预计数器：4/5或8/9
- 可编程的输出功率
- 可编程电荷泵电流
- RF输出静音功能
- 三线式串行接口
- 模拟和数字锁定检测
特性

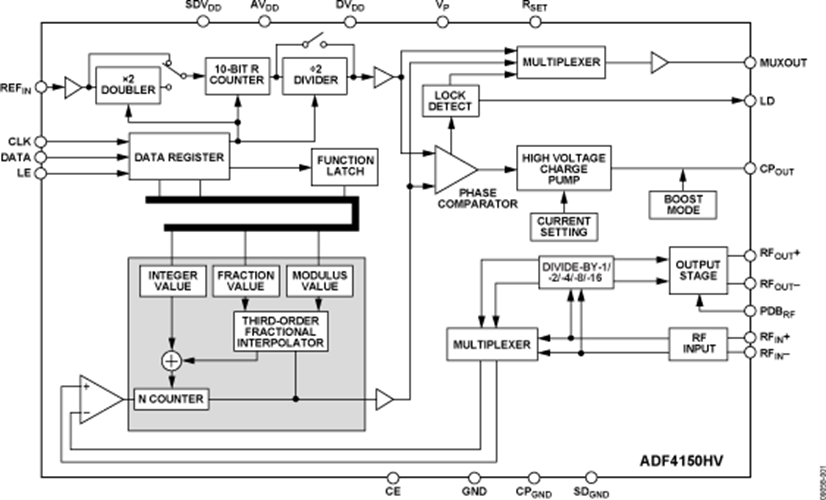

ADF4150HV是一款集成高压电荷泵的4.4 GHz小数N分频或整数N分频频率合成器。可以使用该频率合成器直接驱动外部宽带VCO，从而无需运算放大器便可实现更高的调谐电压,这可以简化设计，降低成本，同时改善相位噪声，因为与无源滤波器相比，有源滤波器拓扑往往会降低相位噪声性能。
VCO频率可进行1/2/4/8或16分频，因此用户可以产生低至31.25 MHz的RF输出频率。对于要求隔离的应用，RF输出级可以实现静音。静音功能既可以通过引脚控制，也可以通过软件控制。
所有片内寄存器均通过简单的三线式接口进行控制。电荷泵采用6 V至30 V电源供电，器件的其余部分则采用3.0 V至3.6 V电源供电，不用时可以关断。
应用
- 无线基础设施
- 微波点对（多）点无线电
- VSAT 无线电
- 测试设备
- 军用和雷达应用
- 私有/陆地移动无线电
