TI德州仪器 ADF4150 产品介绍
2026-04-14
0次
说明
- 小数N分频频率合成器和整数N分频频率合成器
- 可编程1/2/4/8/16分频输出
- 5.0 GHz RF带宽
- 3.0 V至3.6 V电源供电
- 1.8 V逻辑兼容
- 独立的电荷泵电源 (VP) 可在3 V系统中提供扩展的调谐电压
- 可编程双模预分频器：4/5或8/9
- 可编程输出功率水平
- RF输出静音功能
- 三线式串行接口
- 模拟和数字锁定检测
- 开关带宽快速锁定模式
- 周跳减少
特性

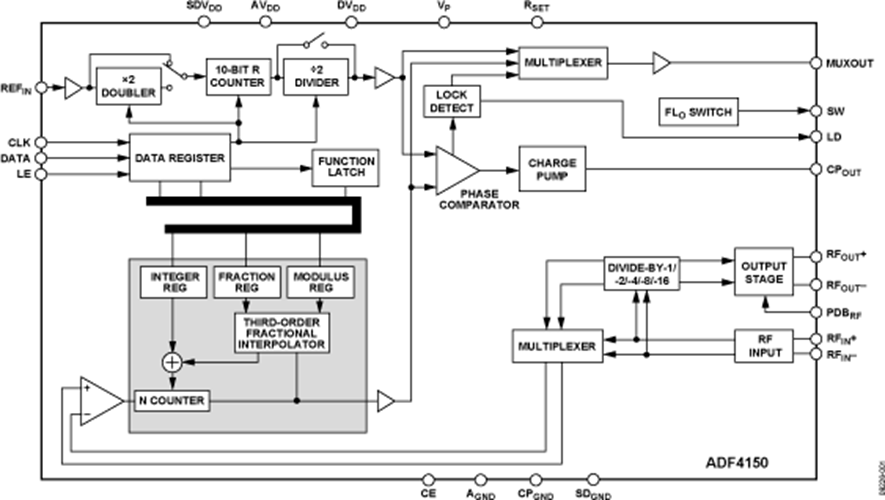

ADF4150结合外部电压控制振荡器(VCO)、环路滤波器和外部基准频率使用时，可实现小数N分频或整数N分频锁相环(PLL)频率合成器。
它能够与外部VCO器件配合使用，且与ADF4350软件兼容。VCO频率可进行1/2/4/8或16分频，因此用户可以产生低至31.25 MHz的RF输出频率。对于要求隔离的应用，RF输出级可以实现静音。静音功能既可以通过引脚控制，也可以通过软件控制。
所有片内寄存器均通过简单的三线式接口进行控制。该器件采用3.0 V至3.6 V电源供电，不用时可以关断。

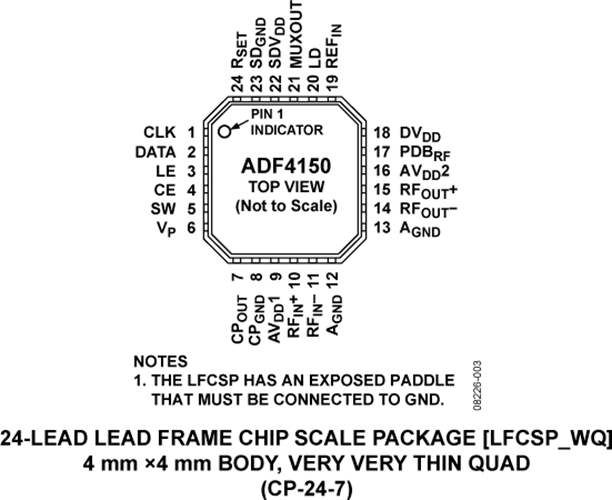

ADF4150采用4 mm × 4 mm封装。
应用
参数
类型 | 描述 |
通信 | 无线基础设施 |
