TI德州仪器 ADF4350 产品介绍
2026-04-14
0次
说明
- 输出频率范围：137.5 MHz至4400 MHz
- 小数N分频频率合成器和整数N分频频率合成器
- 具有低相位噪声的VCO
- 可编程1/2/4/8/16分频输出
- 均方根(RMS)抖动：小于0.4 ps rms（典型值）
- 电源电压：3.0 V至3.6 V
- 逻辑兼容性：1.8 V
- 可编程双模预分频器：4/5或8/9
- 可编程的输出功率
- RF输出静音功能
- 三线式串行接口
- 模拟和数字锁定检测
- 在宽带宽内快速锁定模式
- 周跳减少
特性

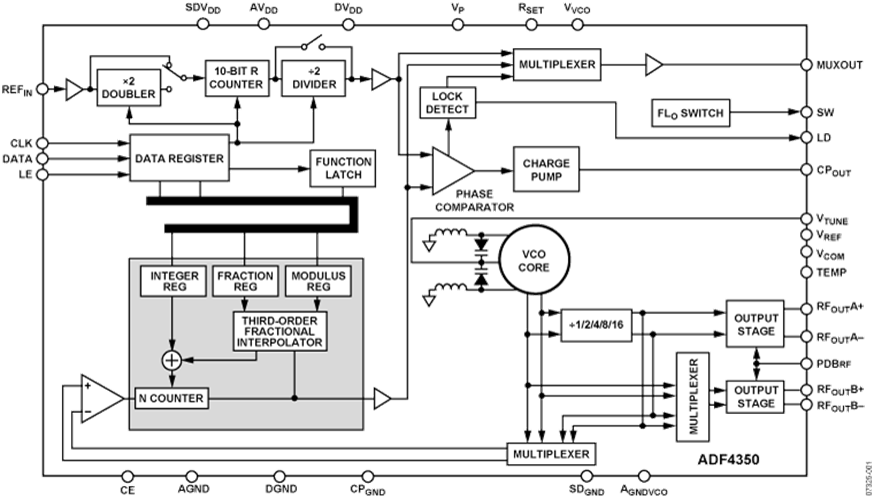

ADF4350结合外部环路滤波器和外部基准频率使用时，可实现小数N分频或整数N分频锁相环(PLL)频率合成器。
ADF4350具有一个集成电压控制振荡器(VCO)，其基波输出频率范围为2200 MHz至4400 MHz。此外，利用1/2/4/8/16分频电路，用户可以产生低至137.5 MHz的RF输出频率。对于要求隔离的应用，RF输出级可以实现静音。静音功能既可以通过引脚控制，也可以通过软件控制。同时提供辅助RF输出，且不用时可以关断。
所有片内寄存器均通过简单的三线式接口进行控制。该器件采用3.0 V至3.6 V电源供电，不用时可以关断。
应用
- 无线基础设施（W-CDMA、TD-SCDMA、WiMAX、GSM、PCS、DCS、DECT）
- 测试设备
- 无线局域网(LAN)、有线电视设备
- 时钟产生
参数
类型 | 描述 |
仪器仪表和测量 | RF 频率和功率测量 |
