TI德州仪器 HMC699 产品介绍
2026-04-14
0次
说明
- 超低SSB相位噪底：
-153 dBc/Hz @ 10 kHz offset @ 100 MHz - 参考频率。
- 可编程分频器(N= 16 - 516)
工作频率高达7 GHz
- 集电极开路输出缓冲放大器，可与基于运算放大器的环路滤波器接口
- 带锁定检测输出的极性可反转PFD
- 32引脚5x5mm SMT封装： 25mm
特性

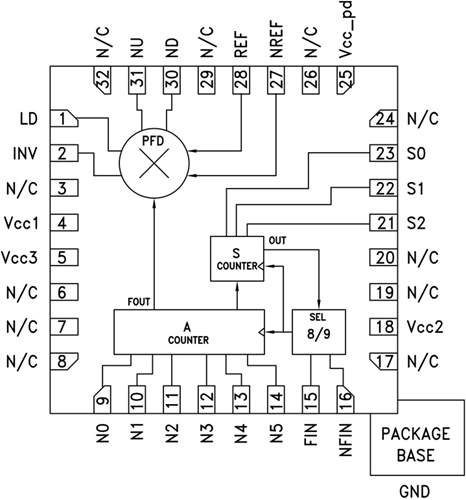

HMC699LP5(E)是一款频率合成器，集成宽带极性可反转数字PFD和锁定检测输出。 该分频器工作范围为160 - 7000 MHz，连续整数分频比N为56至519，非连续分频比N为16至54。由于高工作频率以及超低相位噪底性能，HMC699LP5(E)这款频率合成器具有宽环路带宽和低N特性，从而实现快速建立时间和极低相位噪声。 与差分环路滤波器结合使用时，HMC699LP5(E)可用来将VCO相位锁定至参考振荡器。 对于连续分频比而言，A计数器和S计数器必须满足下列条件： A + 1 ≥≥ S。
应用
- 卫星通信系统
- 点对点无线电
- 军事应用
- Sonet时钟产生
参数
类型 | 描述 |
航空航天和防务 | 航空航天和防务雷达系统 |
