TI德州仪器 ADF4113HV 产品介绍
2026-04-14
0次
说明
- 高压电荷泵(15 V)
- 2.7 V至5.5 V电源供电
- 与ADF4110、ADF4111、ADF4112、ADF4113、ADF4106和ADF4002频率合成器引脚兼容
- 工作频率范围：200 MHz至4.0 GHz
- 两种可选电荷泵电流
- 数字锁定检测
- 掉电模式
- 利用ADIsimPLL™可实现环路滤波器设计
特性

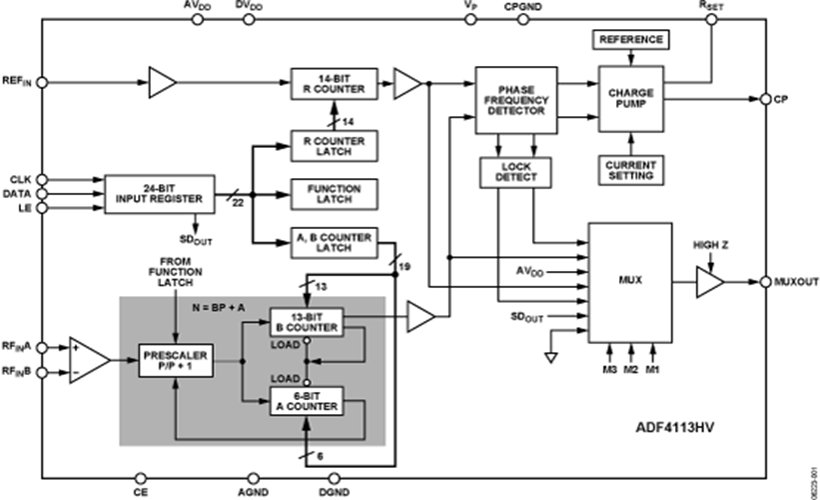

ADF4113HV是一款整数N分频频率合成器，内置高压电荷泵(15 V)。该频率合成器旨在配合具有高调谐电压（最高15 V）的电压控制振荡器(VCO)使用。通常采用有源环路滤波器来实现高调谐电压，但ADF4113HV电荷泵可以直接利用无源环路滤波器来驱动高压VCO。ADF4113HV可以用来在无线接收机和发射机的上变频和下变频部分实现本振。它由低噪声数字鉴频鉴相器(PFD)、精密高压电荷泵、可编程参考分频器、可编程A和B计数器以及双模预分频器(P/P+1)组成。
简单的三线式接口控制所有片内寄存器。该器件采用2.7 V至5.5 V电源供电，不用时可以关断。
