TI德州仪器 ADF4108 产品介绍
2026-04-14
0次
说明
- 带宽：8.0 GHz
- 3.2 V至3.6 V电源供电
- 独立的电荷泵电源(VP) 可在3.3 V系统中提供扩展的调谐电压
- 可编程双模预分频器：8/9、16/17、32/33或64/65
- 可编程电荷泵电流
- 可编程反冲防回差脉冲宽度
- 三线式串行接口
- 模拟和数字锁定检测
- 硬件和软件省电模式
- 利用ADIsimPLL可实现环路滤波器设计

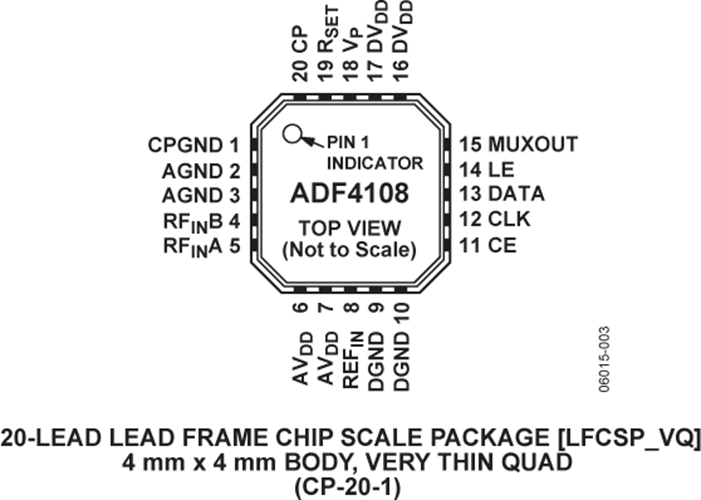

- 4 mm x 4 mm、20引脚芯片级封装
特性

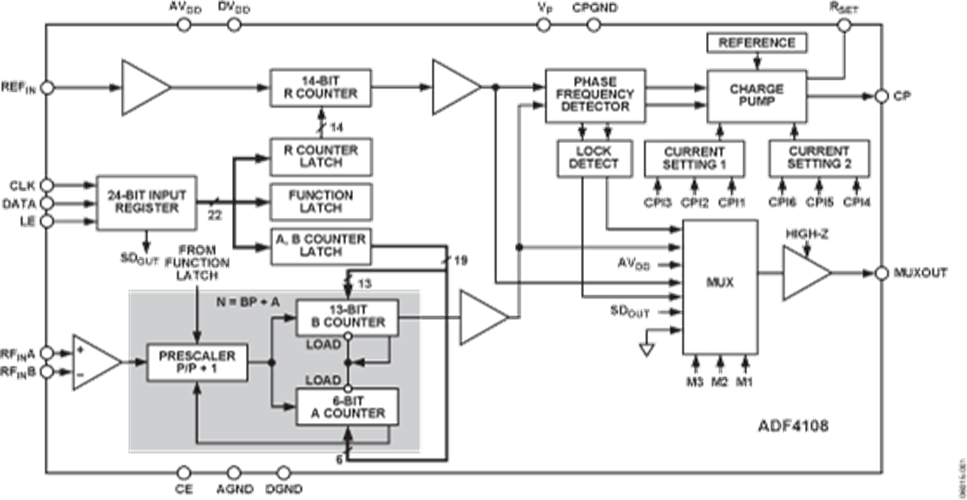

ADF4108频率合成器在无线接收机和发射机的上变频和下变频部分中，可用来实现本振。它由低噪声数字鉴频鉴相器(PFD)、精密电荷泵、可编程参考分频器、可编程A和B计数器以及双模预分频器(P/P+1)组成。A（6位）、B（13位）计数器与双模预分频器(P/P+1)配合，可实现N分频器(N = BP + A)。此外，14位参考分频器（R计数器）允许PFD输入端的REFIN 频率为可选值。如果频率合成器与外部环路滤波器和电压控制振荡器(VCO)一起使用，则可以实现完整的锁相环(PLL)。其带宽极高(8GHz)，因此许多高频系统可以省去倍频器或预分频器，从而简化系统架构并降低成本。
应用
数据手册，Rev. A，12/07
参数
类型 | 描述 |
通信 | 无线基础设施 |
航空航天和防务 | 航空航天和防务雷达系统 |
