TI德州仪器 ADF4154 产品介绍
2026-04-14
0次
说明
- RF带宽：500 MHz至4 GHz
- 2.7 V至3.3 V电源供电
- 独立的电荷泵电源VP 可提供扩展的调谐电压
- 可编程双模预分频器：4/5、8/9
- 可编程电荷泵电流
- 三线式串行接口
- 模拟和数字锁定检测
- 省电模式
- 与ADF4110/ADF4111/ADF4112/ADF4113/ADF4106和ADF4153引脚兼容
- 小数N分频频率合成器具有可编程模数模式
- 在噪声与杂散性能之间做出折衷选择
- 内置定时器的快速锁定模式
特性

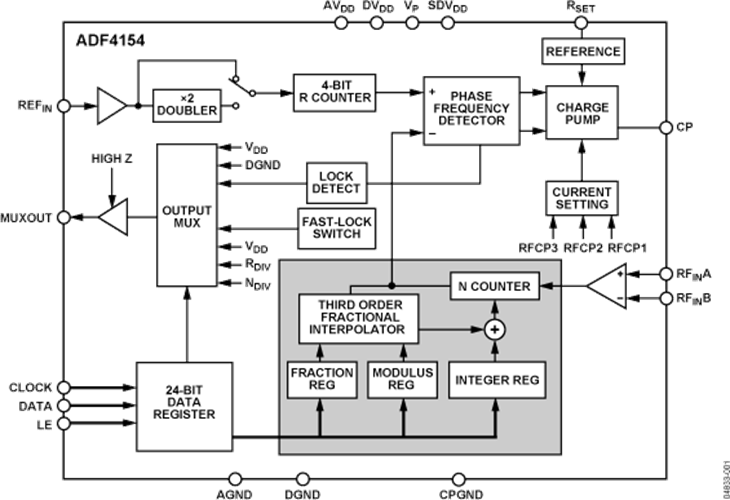

ADF4154是一款小数N分频频率合成器，用来在无线接收机和发射机的上变频和下变频部分实现本振。它由低噪声数字鉴频鉴相器(PFD)、精密电荷泵和可编程基准分频器组成。该器件内置一个Σ-Δ型小数插值器，能够实现可编程小数N分频。INT、FRAC和MOD寄存器可构成一个总N分频器(N = (INT + (FRAC/MOD)))。此外，4位参考分频器（R分频器）允许PFD输入端的REFIN频率为可选值。如果频率合成器与外部环路滤波器和电压控制振荡器(VCO)一起使用，则可以实现完整的锁相环(PLL)。
ADF4154具有一个重要特性，即内置定时器的快速锁定模式。用户可以编程设置一个预定的倒计时值，这样PLL将在该时间内处于宽带宽模式，而不必从外部控制该时间。
所有片内寄存器均通过简单的三线式接口进行控制。该器件采用2.7 V至3.3 V电源供电，不用时可以关断。
参数
类型 | 描述 |
通信 | 无线基础设施 |
