TI德州仪器 ADF4153 产品介绍
2026-04-14
0次
说明
- RF带宽达4 GHz
- 2.7 V至3.3 V电源供电
- 独立的电荷泵电源VP可提供扩展的调谐电压
- Y版本：-40°C至+125°C
- 可编程小数模数
- 可编程电荷泵电流
- 三线式串行接口
- 模拟和数字锁定检测
- 省电模式
- 与ADF4110/ADF4111/ADF4112/ADF4113和ADF4106引脚兼容
- 稳定的RF输出相位
- 利用ADIsimPLL可实现环路滤波器设计
- 通过汽车应用认证
特性

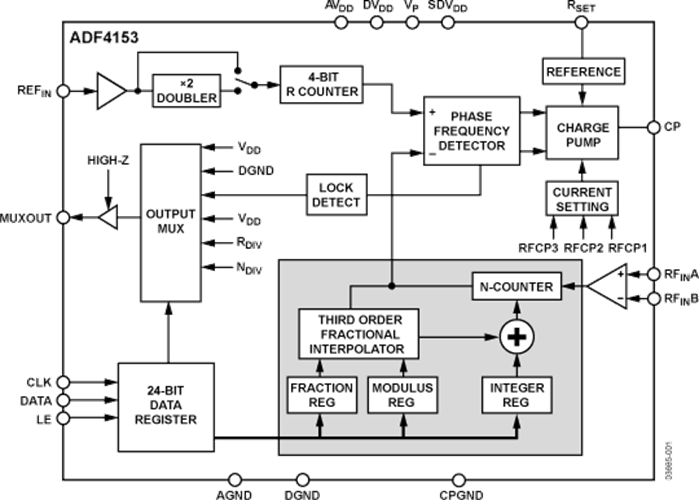

ADF4153是一款小数N分频频率合成器，用来在无线接收机和发射机的上变频和下变频部分实现本振。它由低噪声数字鉴频鉴相器(PFD)、精密电荷泵和可编程参考分频器组成。该器件内置一个Σ-Δ型小数插值器，能够实现可编程小数N分频。INT、FRAC和MOD寄存器可构成一个总N分频器(N = (INT + (FRAC/MOD)))。此外，4位参考分频器（R计数器）允许PFD输入端的REFIN频率为可选值。如果频率合成器与外部环路滤波器和电压控制振荡器(VCO)一起使用，则可以实现完整的锁相环(PLL)。
简单的三线式接口控制所有片内寄存器。该器件采用2.7 V至3.3 V电源供电，不用时可以关断。
应用
参数
类型 | 描述 |
通信 | 无线基础设施 |
汽车 | 主机和驾驶舱 ECU |
