TI德州仪器 ADF4106 产品介绍

2026-04-14 0次

说明

6.0 GHz带宽
2.7 V至3.3 V电源供电
独立的电荷泵电源(VP)可在3 V系统中提供扩展的调谐电压
可编程双模预分频器：8/9、16/17、32/33、64/65
可编程电荷泵电流
可编程反冲防回差脉冲宽度
三线式串行接口
模拟和数字锁定检测
硬件和软件关断模式

ADF4106-EP支持防务和航空航天应用（AQEC标准）。

下载ADF4106-EP 数据手册（pdf）
军用温度范围（−55°C至+125°C）
受控制造基线
唯一封装/测试厂
唯一制造厂
增强型产品变更通知
认证数据可应要求提供
V62/11606 DSCC图纸号

特性

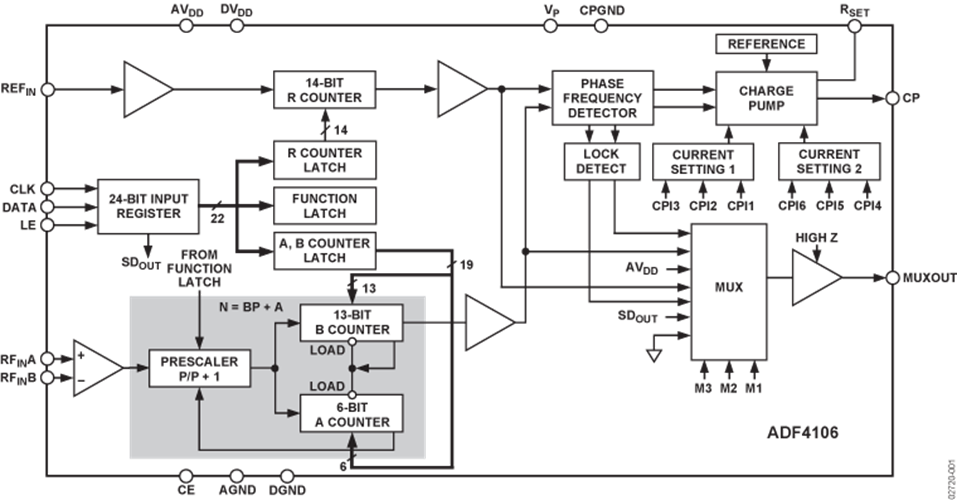

ADF4106频率合成器在无线接收机和发射机的上变频和下变频部分中，可用来实现本振。它由低噪声数字鉴频鉴相器（PFD）、精密电荷泵、可编程参考分频器、可编程A和B计数器以及双模预分频器（P/P+1）组成。A（6位）、B（13位）计数器与双模预分频器（P/P+1）配合，可实现N分频器（N = BP + A）。此外，14位参考分频器（R分频器）允许PFD输入端的REFIN频率为可选值。如果频率合成器与一个外部环路滤波器和电压控制振荡器（VCO）一起使用，则可以实现完整的锁相环（PLL）。其带宽极高，因此许多高频系统可以省去倍频器，从而简化系统架构并降低成本。

ADF4106-EP支持防务和航空航天应用（AQEC标准）。

应用
