TI德州仪器 ADF4118 产品介绍
2026-04-14
0次
说明
- 下载示例代码
- ADF4116: 550 MHz
- ADF4117: 1.2 GHz
- ADF4118: 3.0 GHz
- +2.7 V至+5.5 V电源供电
- 双模预分频器
ADF4116: 8/9
ADF4117/ADF4118: 32/33 - 独立的电荷泵电源(VP )可在3 V系统中提供扩展的调谐电压
- 三线式串行接口
- 数字锁定检测
- 省电模式
- 快速锁定模式
特性

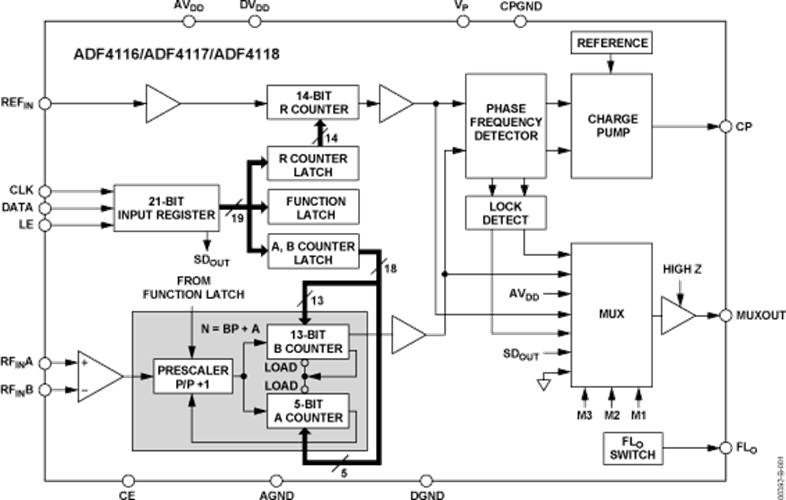

ADF4116/ADF4117/ADF4118均为频率合成器，可以用来在无线接收机和发射机的上变频和下变频部分实现本振。上述器件由低噪声数字鉴频鉴相器(PFD)、精密电荷泵、可编程参考分频器、可编程A和B计数器以及双模预分频器(P/P+1)组成。A（5位）、B（13位）计数器与双模预分频器(P/P+1)配合，可实现N分频器(N = BP+A)。此外，14位参考分频器（R分频器）允许PFD输入端的REFIN 频率为可选值。如果频率合成器与外部环路滤波器和电压控制振荡器(VCO)一起使用，则可以实现完整的锁相环(PLL)。
所有片内寄存器均通过简单的三线式接口进行控制。
这些器件采用2.7 V (±10%)或5 V (±10%)电源供电，不用时可以关断。
