说明

特性

AD809可以从19.44 MHz或9.72 MHz TTL/CMOS/ECL/PECL基准频率产生155.52 MHz ECL/PECL输出时钟。它支持分布式时序架构，能够将背板或PCB的19.44 MHz或9.72 MHz时序基准信号分配给多个155.52 Mbps端口。该器件可用来为一个或多个端口创建发送位时钟。

输入信号多路复用器支持环路定时应用，可从155.52 Mbps接收数据恢复155.52 MHz发送位时钟。

低抖动VCO、低功耗和宽工作温度范围，使该器件适合在环路系统中为SONET/SDH/光纤产生155.52 MHz位时钟。

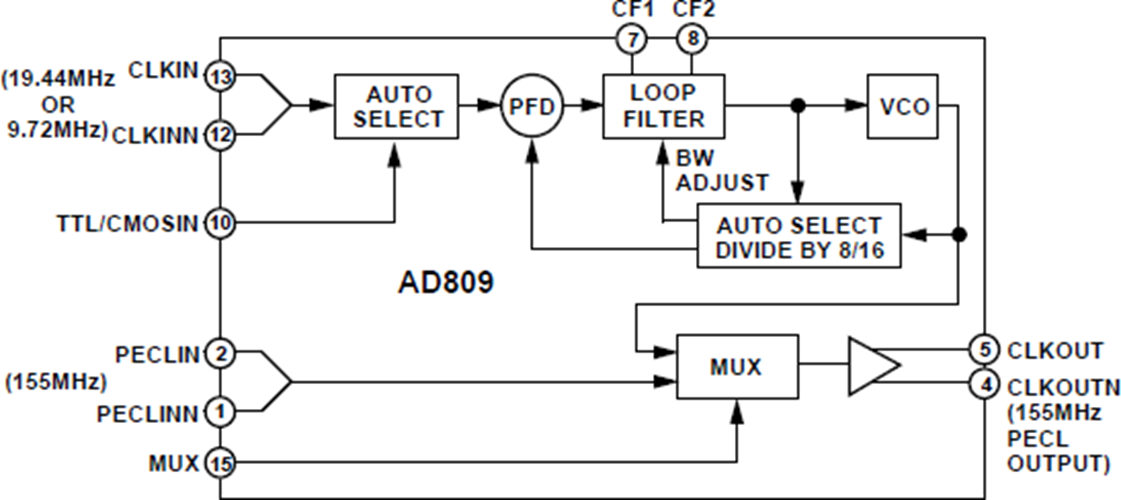

该器件内置一个低成本、片内VCO，在输入频率为19.44 MHz或9.72 MHz时，可锁定至该频率的8倍或16倍。无需外部器件便可进行频率合成。不过，用户可以通过选择阻尼因子电容来调整环路动态特性，环路阻尼由阻尼因子电容的值决定。

AD809的设计可保证在输入端无信号时，时钟输出频率的漂移很低（约20%）。

AD809采用+5 V或-5.2 V单电源供电，功耗为90 mW。
