TI德州仪器 MAX31334 产品介绍
2026-04-14
0次
说明
- 超低功耗实时时钟
- 计时电流：70nA
- 计时电压范围：1.1V至5.5V
- 发生电源故障时自动切换到备用电源
- 提供用于外部超级电容的涓流充电器
- 带状态机的集成电源开关可延长系统电池续航时间
- 连续电流高达500mA
- 57mΩ超低导通电阻
- 发生周期中断时唤醒——倒数计时器（100ms至1hr）和警报（分辨率为1s）
- 发生外部中断（如按钮）时唤醒
- 节省电路板空间
- 晶体无需外部电容
- 1.5mm x 2mm 12-WLP
- 3mm x 3mm 12-TDFN
- 提供增值功能以方便使用
- 可用多种32.768kHz晶体（无CL限制）
- 两个当日时间警报
- 事件检测和时间戳
- 1/128秒寄存器
- 32字节用户RAM
特性

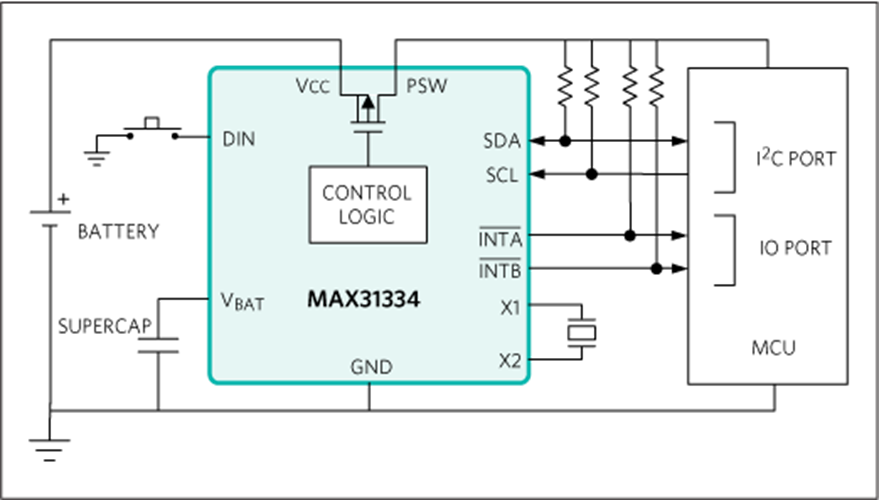

MAX31334超低功耗实时时钟(RTC)是一款计时电流只有70nA的计时器件。其集成高侧功率传输开关，在周期工作的应用中，可通过断开系统上其他设备的电源启用超低功率空闲模式。电源开关的开/关持续时间可以通过周期性中断源来控制，例如倒数计时器（可编程范围为100ms到1hr）和警报（分辨率为1s）。电源开关也可以通过DIN引脚上的外部中断（例如来自按钮）来控制。MAX31334支持任意负载(CL)规格的多种晶振，因此该器件的可用晶振范围广泛。该器件通过I2C串行接口访问。集成的上电复位功能可确保上电时默认寄存器状态的确定性。
该器件还具有备用电源引脚(VBAT)，在主电源(VCC)降至编程阈值电压以下时，会自动切换至该电源。其他功能包括两个当日时间警报、中断输出、可编程方波输出、带时间戳的事件检测输入（32字节的时间戳寄存器还充当RAM存储）、串行总线超时机制。
数字施密特触发器输入(DIN)还可用于记录时间戳并/或在DIN信号的下降/上升沿将一个中断置位。时钟/日历提供秒、分、时、日、日期、月和年信息。1/128秒寄存器可实现亚秒级时间戳分辨率。对于少于31天的月份，月底的日期会自动调整，包括针对闰年的更正。时钟以24小时/12小时制运行。
MAX31334采用无铅(Pb)/符合RoHS标准的12引脚、0.5mm间距1.5mm x 2mm WLP封装以及12引脚3mm x 3mm TDFN封装。
该器件支持-40°C至+85°C扩展温度范围。
应用
- 电子货架标签
- 超低功耗物联网模块
- 可穿戴医疗设备
- 温度记录器
- 资产追踪
- 电池供电设备
