TI德州仪器 DS1392 产品介绍

2026-04-14 0次

说明

实时时钟，计数百分之一秒、秒、分钟、小时、星期、日期、月份和年份，闰年有效补偿至2100年
输出引脚可以配置为中断或者方波输出，方波频率可以在32.768kHz、8.192kHz、4.096kHz或1Hz中选择(仅对DS1390/DS1393/DS1394而言)
一个定时闹钟
电源故障检测和切换电路
复位输出/去抖输入(DS1391/DS1393)
单独的SQW和INT输出(DS1392)
涓流充电功能
SPI支持模式0和模式2(DS1394)
SPI支持模式1和模式3(DS1390/DS1391)
3线接口(DS1392/DS1393)
在3.0V和3.3V供电时频率可达4MHz
在1.8V供电时频率可达1MHz
三种工作电压：1.8V ±5%、3.0V ±10%以及2.97至5.5V (DS1394：3.3V ±10%)
工业温度范围：-40°C至+85°C

特性

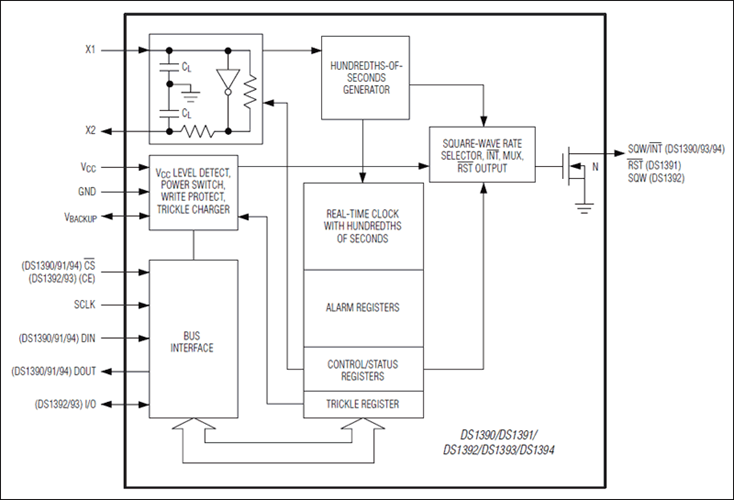

低电压串行外设接口(SPI™) DS1390/DS1391/DS1394和低电压3线DS1392/DS1393实时时钟(RTC)是能够提供百分之一秒、秒、分钟、小时、星期、日期、月份和年份等信息的时钟/日历芯片。少于31天的月份会自动调整月末日期，包括闰年日期调整。时钟可以工作在24小时格式下，也可以工作在带有AM/PM指示的12小时格式下。具有可编程的定时闹钟。温度补偿电压基准监视V_CC的状态，并在检测到电源故障时自动切换到备用电源。DS1390具有一个漏极开路输出，可以提供一个CPU中断或者方波输出，方波有四种可选频率。DS1391用/RST输出/去抖输入取代了SQW//INT引脚。

DS1390、DS1391和DS1394通过SPI兼容的双向总线进行编程。DS1392和DS1393通过3线串行总线通信，其余引脚用作单独的中断引脚或者/RST输出/去抖输入。

所有五种器件都采用10引脚的µSOP封装，工作在工业级温度范围内。
